背面パネル

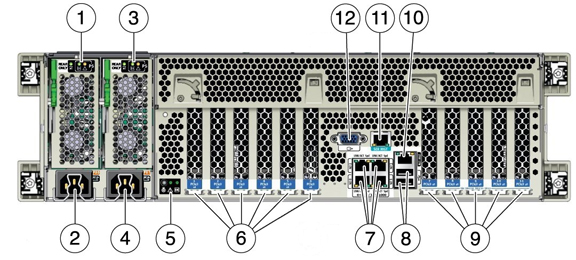

ZS4-4 背面パネルを次の図に示します。基本構成の PCIe カードは、この図には描かれていません。

図 1-4  ZS4-4 コントローラの背面パネル

image:コントローラの背面にあるコンポーネントを示す図
図の凡例
1 電源ユニット (PSU) 0 インジケータパネル
7 ネットワーク (NET) 10 GbE ポート: NET0-NET3
2 PSU 0 AC 電源差し込み口
8 USB 2.0 コネクタ (2)
3 PSU 1 インジケータパネル
9 PCIe カードスロット 7 - 11
4 PSU 1 AC 電源差し込み口
10 サービスプロセッサ (SP) ネットワーク管理 (NET MGT) ポート
5 システムステータスインジケータパネル
11 シリアル管理 (SER MGT) RJ-45 ポート
6 PCIe カードスロット 1 - 6
12 DB-15 ビデオポート

Ethernet ポート

ZS4-4 の背面パネルには、次の図に示すように (左下から右上に向かって) NET 0、NET 1、NET 2、および NET 3 というラベルが付いた、4 つの RJ-45 10 ギガビット Ethernet (10GbE) ネットワークコネクタがあります。これらのポートを使用して、アプライアンスをネットワークに接続します。

NET ポートの上にあり、(左から右に向かって) 2、0、3、1 とラベルが付けられている LED は、リンク/動作状態インジケータです。

図 1-5  Ethernet ポート

image:4 つの Ethernet ポートおよびリンク動作状態インジケータを示す図
LED
ステータス
消灯 (1)
リンクなし
点灯 (0)
リンク/未動作状態
点滅
リンク/動作状態

注 -  NET ポートの速度は示されていません。

ネットワーク管理ポート

次の図に示すネットワーク管理コネクタ (NET MGT) は RJ-45 ポートで、サービスプロセッサ (SP) コンソールへの代替の端末インタフェースを提供します。

図 1-6  ネットワーク管理ポート

image:ネットワーク管理ポートを示す図

シリアル管理ポート

次の図に示すシリアル管理コネクタ (SER MGT) は RJ-45 ポートで、SP コンソールへの端末接続を提供します。

図 1-7  シリアル管理ポート

image:シリアル管理ポートを示す図

4x4 SAS-2 HBA

4x4 SAS-2 HBA は外部 DE2-24 および Sun Disk Shelf への接続を提供します。HBA ポートには、次の図に示すように上から下に 3 - 0 の番号が付けられています。

図 1-8  4x4 SAS-2 HBA のポート番号

image:SAS-2 HBA のポート番号を示す図

4x4 SAS-2 HBA の HBA スロット配置については、PCIe スロットの順序を参照してください。
