CPU およびメモリー

ZS4-4 コントローラには、次の図に示すように、4 つの Intel Xeon E7-8895 v2 15 コア 2.8 GHz CPU と 8 つのメモリーライザーカードが含まれています。メモリー構成は 16G バイト DDR3 DIMM で、1.5T バイト (16G バイト x 96) に対応できます。このサービスに対応するために、すべての ZS4-4 DIMM ライザーが完全に装着済みです。

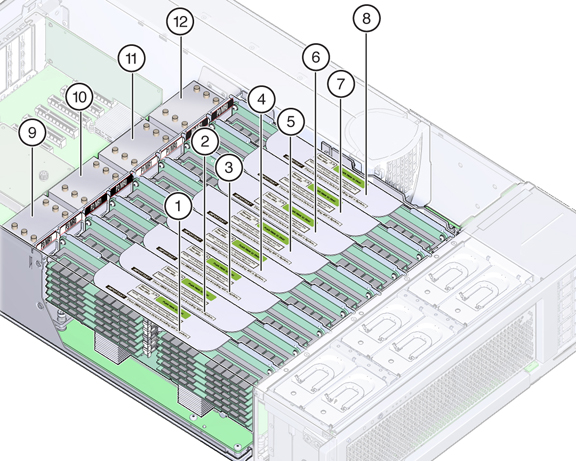

図 1-11  ZS4-4 CPU およびメモリー

image:メモリーライザーカードおよび CPU の内部表示を示す図
図の凡例
1
メモリーライザーカード P3/MR1
7
メモリーライザーカード P0/MR1
2
メモリーライザーカード P3/MR0
8
メモリーライザーカード P0/MR0
3
メモリーライザーカード P2/MR1
9
CPU P3
4
メモリーライザーカード P2/MR0
10
CPU P2
5
メモリーライザーカード P1/MR1
11
CPU P1
6
メモリーライザーカード P1/MR0
12
CPU P0

各メモリーライザーカードには 12 個の DIMM スロット、4 つの DDR3 チャネル、および 2 つのメモリーバッファー ASIC があります。各メモリーバッファーに 2 つのチャネル (A と B) があり、各チャネルに DIMM スロットへのリンクが 3 つあります。各メモリーバッファーは SMI-2 リンクによってプロセッサの組み込みメモリーコントローラに接続されます。

DIMM の名前はアプライアンスログに表示され、「保守」>「ハードウェア」ビューには /SYS/MB/P0/D7 などの完全な名前が表示されます。

メモリーのレイアウトと DIMM の交換手順の詳細は、Oracle ZFS Storage Appliance 顧客サービスマニュアル、ZS4-4 CRU の保守手順を参照してください。
