システムドライブ

7420 M2 には、スロット 0 と 1 に 2 台の 900GB SAS-2 システムブートドライブがあり、ミラー化されたペアとして構成されています。4 台までの 1.6T バイト SAS-2 Readzilla SSD を、スロット 2 から 5 まで順番に搭載できます。7420 M2 クラスタでは、各コントローラに搭載されているソリッドステートドライブ (SSD) の数が異なる場合があります。

7420 コントローラには、スロット 0 と 1 に 2 台の 500G バイト SATA システムブートドライブがあり、ミラー化されたペアとして構成されています。オプションで、0 台、2 台、3 台、または 4 台の 512G バイト SSD をスロット 2 から 5 まで順番に搭載できます。7420 クラスタでは、両方のコントローラに取り付けられている SSD の数が一致している必要があります。

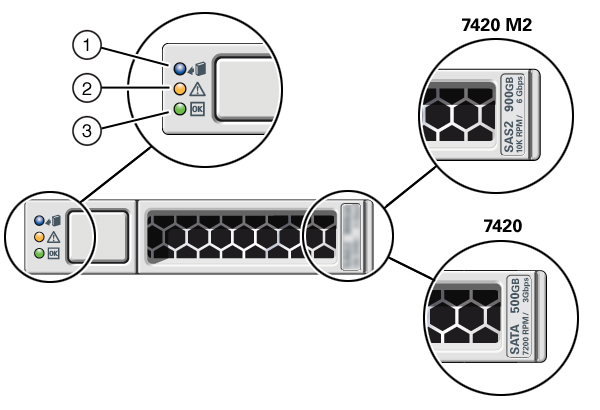

図 1-55  SAS-2 および SATA ブートドライブの LED

図の凡例 1 位置特定 (白色) 2 保守アクション要求 (オレンジ色) 3 OK/アクティビティー (緑色)
