ディスクシェルフの概要

Oracle ディスクシェルフは、ストレージの拡張に使用できる高可用性 Serial Attached SCSI (SAS) デバイスです。主要コンポーネントとして、ドライブ、コントローラやほかのディスクシェルフに接続するための I/O モジュール (IOM) ボードまたは SAS インタフェースモジュール (SIM) ボード、ファンモジュール付きのデュアル負荷分散型電源装置などがあり、これらはすべてホットスワップ可能です。これにより、単一障害点なしの耐障害環境が実現されます。コンポーネントステータスは、ディスクシェルフのライトによって、または BUI の「保守」>「ハードウェア」画面に示されます。

ディスクシェルフコンポーネントの交換に関する手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアル、ディスクシェルフの保守手順を参照してください。

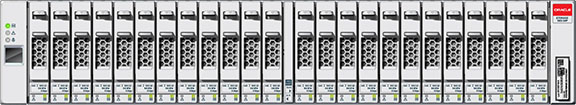

図 1-64  Oracle Storage Drive Enclosure DE2-24P

image:DE2-24P ドライブ格納装置の前面ビューを示す図

Oracle Storage Drive Enclosure DE2-24P は、2.5 インチの SAS-2 ドライブを 24 台収容できる 2U シャーシです。高パフォーマンスの HDD は信頼できるストレージを、SSD は書き込み操作の高速化を実現します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。

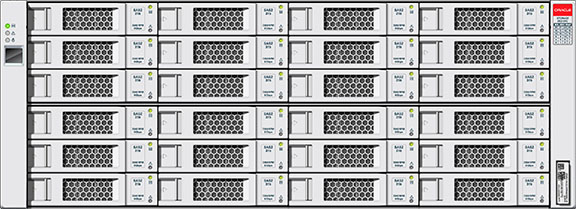

図 1-65  Oracle Storage Drive Enclosure DE2-24C

image:DE2-24C ドライブ格納装置の前面ビューを示す図

Oracle Storage Drive Enclosure DE2-24C は、3.5 インチの SAS-2 ドライブを 24 台収容できる 4U シャーシです。SSD は書き込み操作の高速化を実現し、大容量の HDD は信頼できるストレージを実現します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。

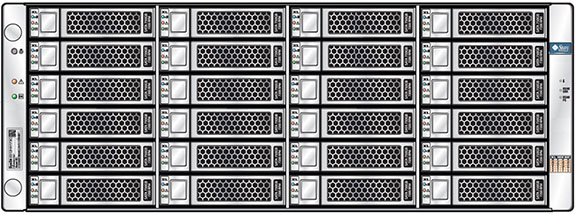

図 1-66  Sun Disk Shelf 24x3.5 インチ SAS-2

image:4 つのラックユニットの Sun Disk Shelf の前面ビューを示す図

Sun Disk Shelf は、3.5 インチの SAS-2 ドライブを 24 台収容できる 4U シャーシです。SSD は書き込み操作の高速化を実現し、大容量の HDD は信頼できるストレージを実現します。このディスクシェルフは、デュアルの冗長な SAS インタフェースモジュール (SIM) ボードとファンモジュール付きデュアル電源装置を備えています。
