Oracle ZFS Storage Appliance の概要
Oracle Storage Drive Enclosure DE2-24P
7420 コントローラは、次の構成をサポートしています。
2.0GHz CPU 搭載の場合、各ライザーには 8G バイトの DDR3 DIMM が 2 基、4 基または 8 基装着されており、メモリー容量は、それぞれ 128G バイト、256G バイト、512G バイトになります。
2.0GHz または 2.4GHz CPU 搭載の場合、各ライザーには 8G バイトの DDR3 DIMM が 4 基または 8 基装着されており、メモリー容量は、それぞれ 256G バイト、512G バイトになります。
2.4GHz CPU 搭載の場合、各ライザーには 16G バイトの DDR3 DIMM が 4 基または 8 基装着されており、メモリー容量は、それぞれ 512G バイト、1T バイトになります。
以前の 7420 コントローラ構成では、2 個または 4 個の (1.86GHz または 2.00GHz) CPU 、および各 CPU に必要な 2 個のメモリーライザーをサポートしています。各ライザーには 4G バイトまたは 8G バイトの DDR3 DIMM が 4 つまたは 8 つ設置され、CPU が 2 つの場合は最大 256G バイト、CPU が 4 つの場合は最大 512G バイトのメモリーを収容できます。

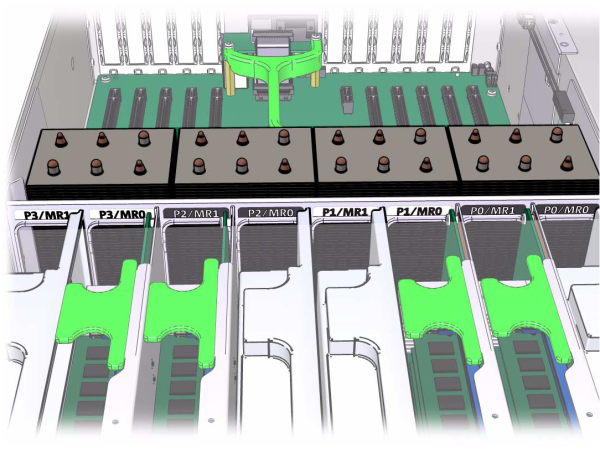

図 1-60 メモリーライザー
DIMM の配置情報についてはカバーの保守ラベルを参照してください。各メモリーライザーで、スロット D0、D2、D4、および D6 には必ずメモリーを装着する必要があり、オプションで、設置されているすべてのメモリーライザー上のスロット D1、D3、D5、および D7 にはグループとして装着できます。システム内のすべての DIMM は同一である必要があります。

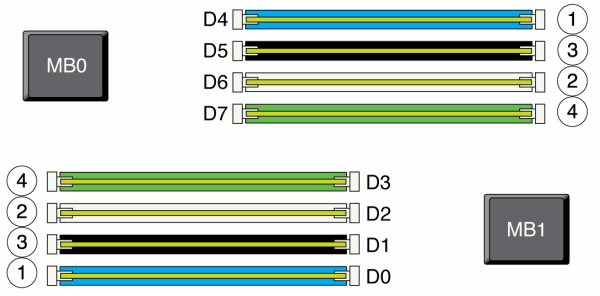

図 1-61 DIMM メモリースロット
DIMM の名前はアプライアンスログに表示され、「保守」>「ハードウェア」ビューには /SYS/MB/P0/D7 などの完全な名前が表示されます。
