冷却サブシステム

ZS4-4 の内部コンポーネントは、コントローラ前面から取り込まれてコントローラ背面から排出される空気によって冷却されます。冷却が行われるのはシャーシ内の 2 か所で、電源とマザーボードの領域です。

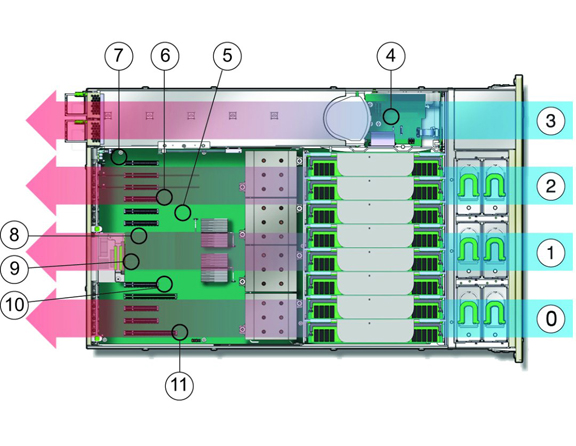

次の図は、冷却ゾーンと温度センサーのだいたいの位置を示しています。付随の凡例表には、センサー NAC 名とセンサーマザーボードの指定が記載されています。

図 1-12  ZS4-4 冷却サブシステム

図の凡例 0 冷却ゾーン 0 6 温度センサー TS_ZONE2 (U4505) 1 冷却ゾーン 1 7 温度センサー TS_OUT (U4506) 2 冷却ゾーン 2 8 温度センサー TS_TVL_1 (U4002) 3 冷却ゾーン 3 (電源装置のバックプレーン領域) 9 温度センサー TS_TVL_0 (U4302) 4 温度センサー TS_PS (U4603) 10 温度センサー TS_ZONE0_B (U4509) 5 温度センサー TS_ZONE1 (U4507) 11 温度センサー TS_ZONE0_A (U4508)
