背面パネル

次の図と番号は背面パネルを示しています。

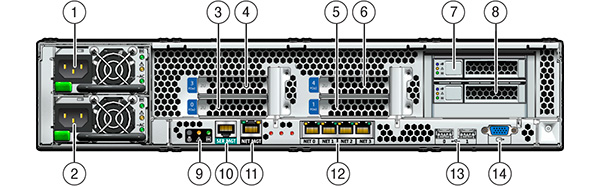

図 1-37  7120 コントローラの背面パネル

図の凡例 1 電源ユニット 1 6 PCIe 4 11 ネットワーク管理ポート 2 電源ユニット 0 7 ブート HDD 1 12 ギガビット Ethernet ポート NET 0、1、2、3 3 PCIe 0 8 ブート HDD 0 13 USB 2.0 ポート (0、1) 4 PCIe 3 9 背面パネルシステムステータス LED 14 HD15 ビデオポート 5 PCIe 1 10 シリアル管理ポート

シリアル管理コネクタ (SER MGT) は RJ-45 ポートで、SP コンソールへの端末接続を提供します。

図 1-38  シリアル管理ポート

ネットワーク管理コネクタ (NET MGT) は RJ-45 ポートで、SP コンソールへの代替の端末インタフェースを提供します。

図 1-39  ネットワーク管理ポート

マザーボードには、10/100/1000 Mbps で動作する 4 つの RJ-45 ギガビット Ethernet ポート (NET0、NET1、NET2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。
