バックパネル

バックパネルは、電源装置、ファン、I/O モジュール ( IOM) または SAS インタフェースモジュール (SIM)、インジケータライトから構成されています。

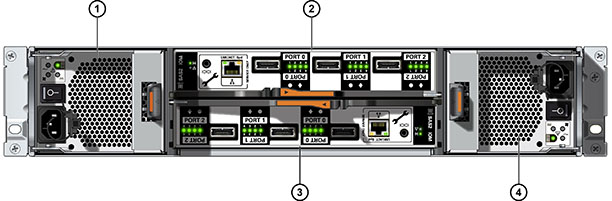

図 1-72  Oracle Storage Drive Enclosure DE2-24P のバックパネル

image:DEw-24P ドライブ格納装置のバックパネルを示す図
図の凡例
1 電源装置 0 (ファンモジュールあり)
3 I/O モジュール 0
2 I/O モジュール 1
4 電源装置 1 (ファンモジュールあり)

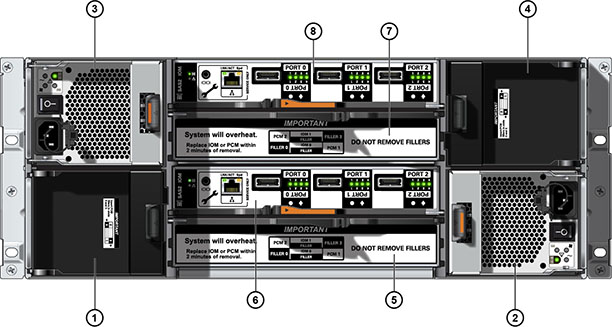

図 1-73  Oracle Storage Drive Enclosure DE2-24C のバックパネル

image:DE2-24C ドライブ格納装置のバックパネルを示す図
図の凡例
1 電源装置フィラーパネル、スロット 0
4 電源装置フィラーパネル、スロット 3
7 I/O モジュールフィラーパネル
2 電源装置 1 (ファンモジュールあり)
5 I/O モジュールフィラーパネル
8 I/O モジュール 1
3 電源装置 2 (ファンモジュールあり)
6 I/O モジュール 0

注 -  電源装置とフィラーパネルは必ず正しいスロットに装着してください。

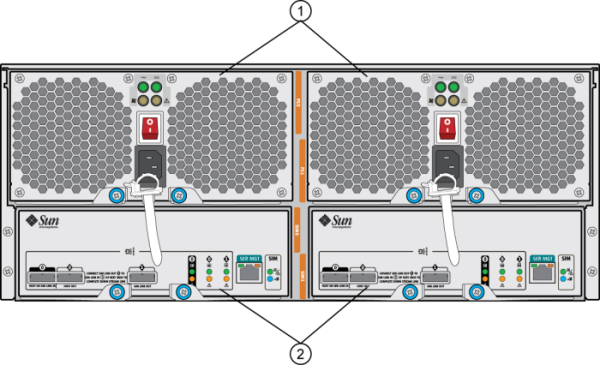

図 1-74  Sun Disk Shelf のバックパネル

image:Sun Disk Shelf のバックパネルを示す図
図の凡例
1 組み込みファン付き電源装置。電源装置 0 が左、電源装置 1 が右です。
2 取り外し可能 SAS インタフェースモジュール (SIM) ボード。SIM 0 が左、SIM 1 が右です。

I/O モジュールインジケータ

次の各ディスクシェルフには I/O モジュール (IOM) が搭載されています。

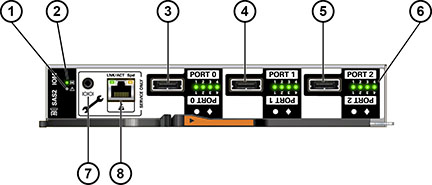

図 1-75  DE2 Drive Enclosure I/O モジュールのインジケータ

image:入出力モジュールインジケータを示す図
図の凡例
1 障害/位置特定インジケータ
4 SAS-2 ポート 1
7 Oracle 保守専用
2 電源/OK インジケータ
5 SAS-2 ポート 2
8 Oracle 保守専用
3 SAS-2 ポート 0
6 ホストポートアクティビティーインジケータ

SIM ボードインジケータ

次のディスクシェルフには SIM ボードが搭載されています。

次の図に、Sun Disk Shelf の SIM ボードインジケータを示します。

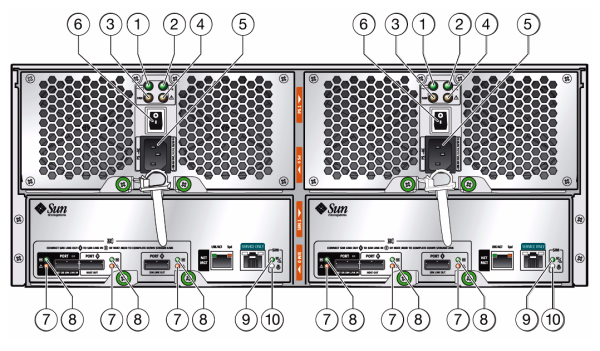

図 1-76  Sun Disk Shelf SIM ボードのインジケータ

image:Sun Disk Shelf の背面の SIM ボードインジケータを示す図
図の凡例
1 AC 電源インジケータ
6 電源スイッチ
2 DC 電源インジケータ
7 ポート障害インジケータ
3 ファン障害インジケータ
8 ポート OK インジケータ
4 電源障害インジケータ
9 SIM ボード OK インジケータ (緑色)/SIM ボード障害インジケータ (オレンジ色)
5 汎用の電源コネクタ
10 SIM 位置特定インジケータ

電源装置インジケータ

次の図に、各ディスクシェルフのファンモジュール付き電源装置インジケータを示します。

図 1-77  DE2 Drive Enclosure 電源インジケータ

image:ドライブ格納装置の背面の電源インジケータを示す図
図の凡例
1 DC 電源障害インジケータ
6 汎用の電源入力コネクタ
2 ファン障害インジケータ
7 電源コードの結束帯
3 AC 電源障害インジケータ
4 電源ステータスインジケータ
5 電源オン/オフスイッチ

次の図に、各ディスクシェルフのファンモジュール付き電源装置インジケータを示します。

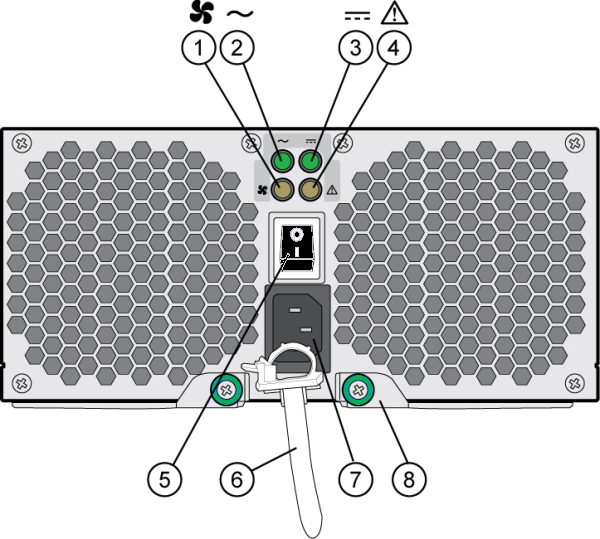

図 1-78  Sun Disk Shelf の電源およびファンモジュールインジケータ

image:ディスクシェルフの背面の電源およびファンモジュールインジケータを示す図
図の凡例
1 冷却ファンステータスインジケータ
6 電源コードの結束帯
2 AC 電源ステータスインジケータ
7 汎用の電源入力コネクタ
3 DC 電源ステータスインジケータ
8 右取り出しアームおよび脱落防止機構付きねじ
4 電源ステータスインジケータ
5 電源オン/オフスイッチ
