7320 のフロントパネル

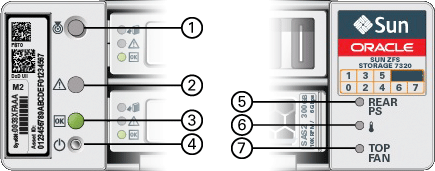

次の図と番号はフロントパネルの LED を示しています。

図 1-49  7320 コントローラのフロントパネル

図の凡例 1 位置特定ボタン/LED 2 保守要求 LED (オレンジ色) 3 電源/OK LED (緑色) 4 電源ボタン 5 背面の電源装置 6 システム過熱 LED 7 上部ファン

次の図と番号は 7320 のフロントパネルのドライブ位置を示しています。オペレーティングシステムを格納するミラー化された 2 つのハードディスクドライブ (HDD) は、スロット 0 および 1 にあります。読み取りキャッシュを格納する最大 4 つの SSD (ReadZilla SSD) が、スロット 2 から 5 までに順番に搭載されます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。

図 1-50  7320 のフロントパネルのドライブの位置

ディスクドライブの位置 HDD1 HDD3 HDD5 HDD0 HDD2 HDD4 HDD6 HDD7
