マザーボード、メモリー、および PCIe カード

ZS3-2 コントローラのマザーボード、メモリー、および PCIe コンポーネントを、次の図と説明文に示します。

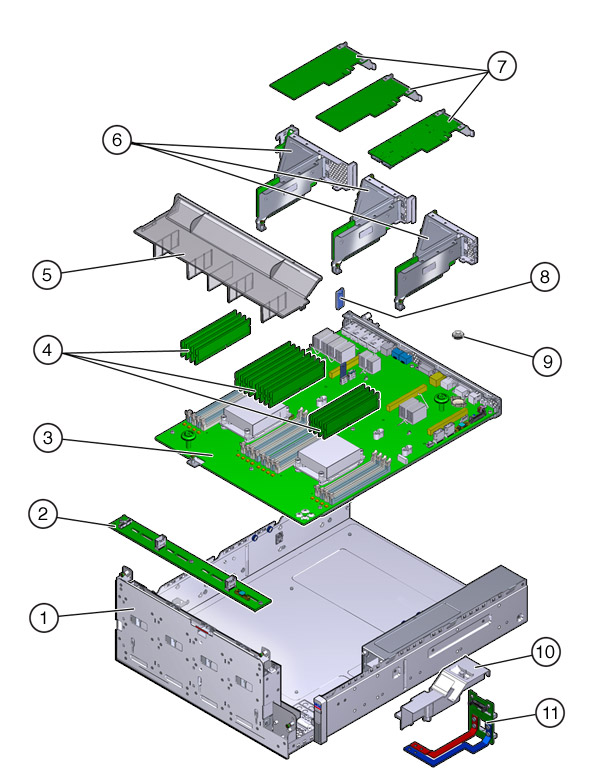

図 1-33  ZS3-2 コントローラの内部コンポーネント

図の凡例 1 ドライブケージ (FRU) 5 エアダクト 9 バッテリ 2 ドライブバックプレーン (FRU) 6 PCIe ライザー (FRU) 10 PDB ダクト 3 マザーボード (FRU) 7 PCIe カード 11 配電盤 (FRU) 4 DIMM 8 USB フラッシュドライブ
