フロントパネル

ZS3-2 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

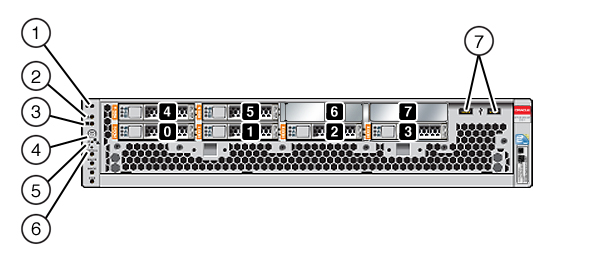

図 1-24  ZS3-2 コントローラのフロントパネル

ドライブスロット 0 および 1 には 2 台のミラー化された 1.2T バイトまたは 900G バイト SAS-2 ブートドライブがあります。最大 4 台の 1.6T バイトフラッシュ読み取り最適化 (Readzilla) ソリッドステートドライブ (SSD) が、スロット 2 から 5 まで順番に搭載されます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。

図の凡例 1 ロケータ LED/ボタン (白色) 5 サービスプロセッサ OK LED (緑色) 2 保守アクション要求 LED (オレンジ色) 6 ファン/CPU/メモリー保守要求 LED 3 電源 OK LED (緑色) 7 USB 2.0 ポート 4 電源ボタン
