フロントパネル

フロントパネルは、ドライブとインジケータライトで構成されます。

ドライブの位置

次の図にドライブの位置を示します。

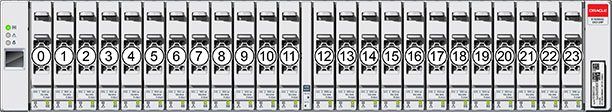

図 1-67  Oracle Storage Drive Enclosure DE2-24P のドライブの位置

image:DE2-24P ドライブ番号を示す図

1 台のディスクシェルフあたり最大で 4 基の Logzilla SSD がサポートされています。

Logzilla SSD は、スロット 20、21、22、23 の順に装着する必要があります。

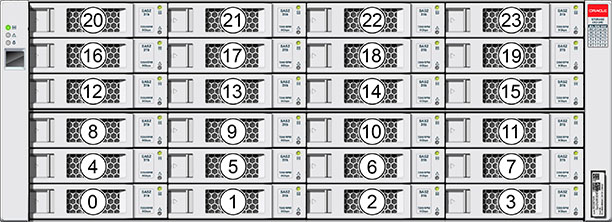

図 1-68  Oracle Storage Drive Enclosure DE2-24C および Sun Disk Shelf のドライブの位置

image:DE2-24C および Sun Disk Shelf のドライブ番号を示す図

1 台のディスクシェルフあたり最大で 4 基の Logzilla SSD がサポートされています。

Logzilla SSD は、スロット 20、21、22、23 の順に装着する必要があります。(Oracle Storage Drive Enclosure DE2-24C が表示され、両方のモデルを表す。)

フロントパネルインジケータ

次の図にフロントパネルインジケータを示します。

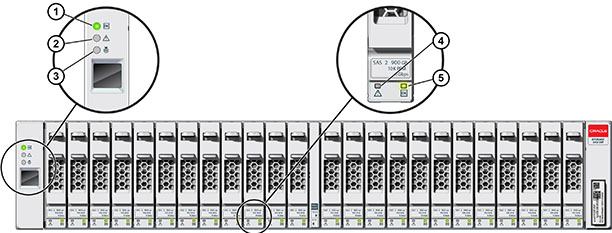

図 1-69  Oracle Storage Drive Enclosure DE2-24P のステータスインジケータ

image:ドライブ格納装置とドライブ LED を示す図
図の凡例
1 システム電源インジケータ
4 ドライブ障害インジケータ
2 モジュール障害インジケータ
5 電源/アクティビティーインジケータ
3 位置特定インジケータ

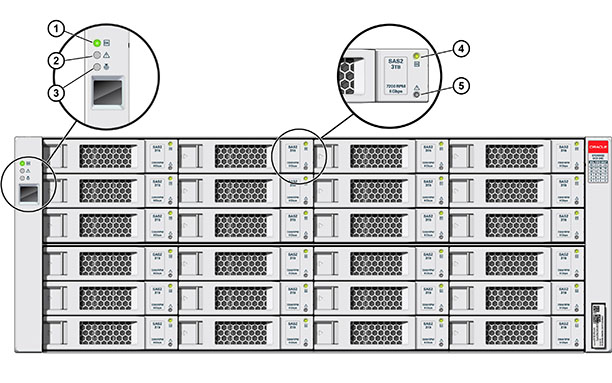

図 1-70  Oracle Storage Drive Enclosure DE2-24C のステータスインジケータ

image:DE2-24C ドライブ格納装置とドライブ LED を示す図
図の凡例
1 システム電源インジケータ
4 電源/アクティビティーインジケータ
2 モジュール障害インジケータ
5 ドライブ障害インジケータ
3 位置特定インジケータ

図 1-71  Sun Disk Shelf のステータスインジケータ

image:Sun Disk Shelf LED およびインジケータを示す図
図の凡例
1 位置特定ボタンおよびインジケータ
4 ディスク取り外し準備完了インジケータ
7 加熱警告インジケータ
2 システム障害インジケータ
5 ディスク障害インジケータ
8 SIM ボード障害インジケータ
3 システム電源インジケータ
6 ディスクアクティビティーインジケータ
9 電源障害インジケータ
