ZS4-4 前面板

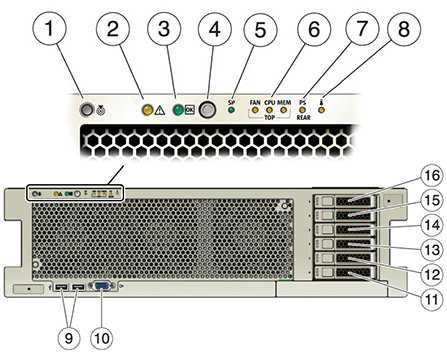

下面的图形显示了 ZS4-4 控制器驱动器插槽和前面板组件。

图 2-1  ZS4-4 控制器前面板

图例 1 定位器 LED 指示灯/按钮（白色） 9 USB 2.0 连接器（2 个） 2 需要维修操作 LED 指示灯（琥珀色） 10 DB-15 视频端口 3 电源/正常 LED 指示灯（绿色） 11 引导驱动器 0（必需） 4 电源按钮 12 引导驱动器 1（必需） 5 服务处理器 (Service Processor, SP) 正常（绿色）/故障（琥珀色）LED 指示灯 13 固态驱动器 2（可选） 6 风扇/CPU/内存需要维修操作 LED 指示灯（琥珀色） 14 固态驱动器 3（可选） 7 电源 (Power Supply, PS) 需要维修操作 LED 指示灯（琥珀色） 15 固态驱动器 4（可选） 8 温度过高警告 LED 指示灯（琥珀色） 16 固态驱动器 5（可选）

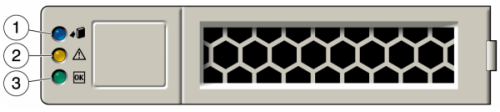

ZS4-4 控制器在插槽 0 和 1 中安装有两个 2.5 英寸 900GB SAS-2 系统引导驱动器，它们配置为镜像对。最多可以将四个 1.6TB SAS-2 读取闪存 SSD 按顺序安装在插槽 2 到插槽 5 中。必须在空驱动器插槽中安装填充面板。下图显示了系统驱动器 LED 指示灯。

图 2-2  系统驱动器 LED 指示灯

表 2-2  系统驱动器 LED 指示灯

图例 1 定位（白色） 2 需要维修操作（琥珀色） 3 正常/活动（绿色）
