ZS4-4 冷却子系统

ZS4-4 内部组件由通过控制器前面推入并从控制器后面排出的空气进行冷却。在机箱的两个区域进行冷却：电源区域和主板区域。

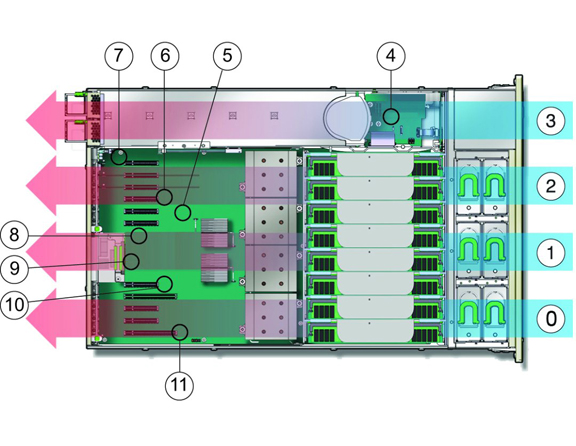

下图显示了冷却区域和温度传感器的大概位置。附带的图例表提供了传感器 NAC 名称和传感器主板指派。

图 2-11 ZS4-4 冷却子系统

image:图中显示了控制器内的冷却区域和温度传感器

图	图例
0	冷却区域 0	6	温度传感器 TS_ZONE2 (U4505)
1	冷却区域 1	7	温度传感器 TS_OUT (U4506)
2	冷却区域 2	8	温度传感器 TS_TVL_1 (U4002)
3	冷却区域 3（电源底板区域）	9	温度传感器 TS_TVL_0 (U4302)
4	温度传感器 TS_PS (U4603)	10	温度传感器 TS_ZONE0_B (U4509)
5	温度传感器 TS_ZONE1 (U4507)	11	温度传感器 TS_ZONE0_A (U4508)
