磁盘机框概述

Oracle 磁盘机框是高可用性串行连接 SCSI (Serial Attached SCSI, SAS) 设备，可提供扩展存储。主要组件均可热交换，包括驱动器、I/O 模块 (I/O Module, IOM) 或用于连接到控制器和其他磁盘机框的 SAS 接口模块 (SAS Interface Module, SIM) 板，以及具有风扇模块的双负荷均分电源。 这提供了一个没有单点故障的容错环境。组件状态通过磁盘机框上的灯以及 BUI 中的 "Maintenance"（维护）> "Hardware"（硬件）屏幕指示。

有关更换磁盘机框组件的过程信息，请参阅磁盘机框维护过程。

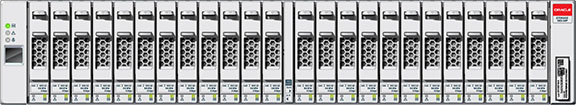

图 2-63  Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24P 是支持 24 个 2.5" SAS-2 驱动器的 2U 机箱。 高性能 HDD 提供可靠的存储，SSD 提供加速的写入操作。此磁盘机框的主要特征为双冗余 I/O 模块 (I/O Module, IOM) 和具有风扇模块的双电源。

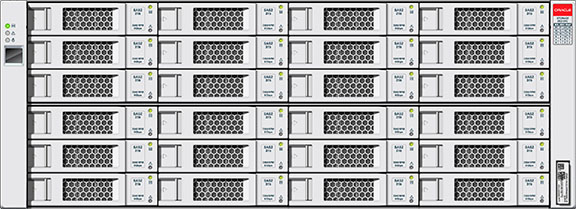

图 2-64  Oracle Storage Drive Enclosure DE2-24C

Oracle Storage Drive Enclosure DE2-24C 是支持 24 个 3.5" SAS-2 驱动器的 4U 机箱。 SSD 提供加速的写入操作，高容量 HDD 提供可靠的存储。此磁盘机框的主要特征为双冗余 I/O 模块 (I/O Module, IOM) 和具有风扇模块的双电源。

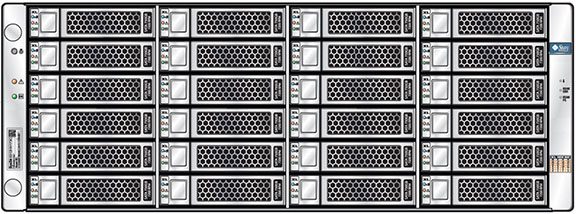

图 2-65  Sun Disk Shelf 24x3.5" SAS-2

Sun Disk Shelf 是支持 24 个 3.5" SAS-2 驱动器的 4U 机箱。 SSD 提供加速的写入操作，高容量 HDD 提供可靠的存储。此磁盘机框的主要特征为双冗余 SAS 接口模块 (SAS Interface Module, SIM) 板和具有风扇模块的双电源。
