如何更换 ZS4-4 内存竖隔板卡

1. 可使用关闭电源方法之一关闭控制器：
2. 断开连接到存储控制器后面板的交流电源线。
3. 确认在机架中扩展存储控制器时，没有电缆损坏或受到电缆的干扰。
4. 扩展控制器的方法是，通过推动前面的两个滑动释放卡舌，同时缓慢向前拉存储控制器，直到滑轨锁定就位。
5. 移除顶盖。

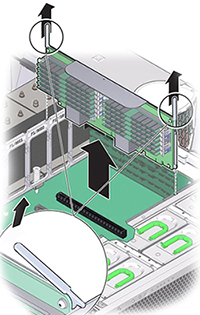

6. 要移除内存竖隔板，请向上拉手柄将连接器从主板中松脱，并小心地垂直向上提起内存竖隔板，将其从控制器中取出。手柄可充当侧壁上的控制杆，以便将隔板连接器从主板上的连接器中取出。

7. 在更换内存竖隔板上，确保所有已填充和未填充的 DIMM 插槽弹出杆都处于关闭和锁定位置。

   ---

   注意  -  在安装内存竖隔板期间，打开的 DIMM 弹出杆可能会折断。内存竖隔板上的所有已填充和未填充的 DIMM 插槽弹出杆都必须处于完全关闭和锁定位置，然后才能在控制器中安装内存竖隔板。

   ---

8. 在控制器中，确保内存竖隔板弹出杆处于关闭位置。

   ---

   注 -  弹出杆仅用于移除内存竖隔板，不用于安装内存竖隔板。

   ---

9. 将内存竖隔板放置在主板的插槽上。

   内存竖隔板上的 DIMM 必须面向左侧（当放置于控制器前面时）。

10. 将内存竖隔板降至控制器中，并将其置于主板的插槽上。

11. 确保内存竖隔板连接器与插槽对齐。
12. 用力向下推隔板顶部的金属托架，使隔板在主板的连接器中就位。
13. 更换机箱上的顶盖。
14. 将控制器返回正常的机架位置的方法是，推动每个滑轨侧面的释放卡舌，同时缓慢地将存储控制器推入机架。
15. 将电源线重新连接到电源上。
16. 确认备用电源已打开（接通电源线之后大约两分钟，前面板上的“电源/正常”状态指示灯将开始闪烁）。
17. 使用笔或其他带尖头的工具按下存储控制器前面板上的凹陷式电源按钮并松开。
18. 在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕。依次单击控制器的右箭头图标和 DIMM，确认新安装的内存竖隔板的状态图标 为绿色。
