如何更换 7x20 控制器电池

1. 断开连接到存储控制器后面板的交流电源线。
2. 确认在机架中扩展存储控制器时，没有电缆损坏或受到电缆的干扰。
3. 松开存储控制器前部的两个滑动释放锁扣。
4. 压住滑动释放锁扣，同时缓慢向前推存储控制器，直到滑轨锁定。
5. 7120 或 7320：移除顶盖：

   打开风扇模块门的锁扣，将两个释放卡舌向后拉，然后将风扇门旋转至打开位置并停留在该位置。

   按下顶盖释放按钮，同时将顶盖向后滑动大约半英寸（1.3 厘米）。

   向上提起并移除顶盖。

6. 7420：移除顶盖：

   同时提起盖上的两个锁扣并向上移动。



7. 向上提起并移除顶盖。

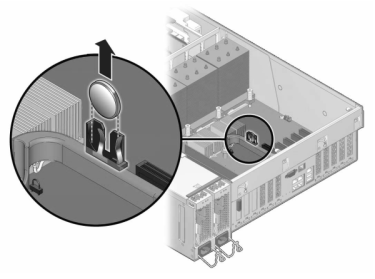

8. 使用小号非金属螺丝刀按下锁扣，并从主板上移除电池。此处显示了 7420 电池。

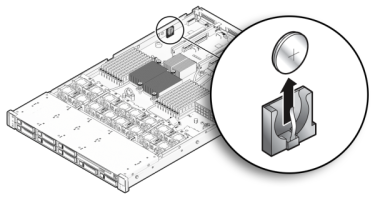

   下图显示 7120 电池。



9. 将更换电池按入主板中，正极 (+) 朝上。
10. 7120 或 7320：7120 和 7320 中的组件可能会略有不同，但是，每个组件的维修过程是相同的。下图显示了 7320。安装顶盖：

    将顶盖置于机箱上，使其悬于存储控制器背面上方大约一英寸（2.5 厘米）距离处，然后向前滑动顶盖，直到它固定到位。

    关闭风扇盖，并啮合风扇盖锁扣。必须彻底合上风扇盖，然后才能打开存储控制器的电源。



11. 7420：安装顶盖：

    将顶盖置于机箱上 (1)，使其悬于存储控制器背面上方大约一英寸（2.5 厘米）距离处。

    向机箱背面滑动顶盖 (2)，直到它固定到位。

    用双手按下顶盖，直到两个锁扣都啮合。



12. 推动每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中（请确保控制器路径上没有电缆阻碍）。
13. 将电源线连接到电源上。
14. 确认备用电源已打开（接通电源线之后大约两分钟，前面板上的“电源/正常”状态指示灯将开始闪烁）。
15. 使用笔或其他带尖头的工具按下存储控制器前面板上的凹陷式电源按钮并松开。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
16. 将数据电缆连接到 PCIe 卡，通过理线架进行布线。
17. 系统完成引导后，登录并使用Oracle ZFS Storage Appliance 管理指南，发行版 2013.1.3.0 中的使用 BUI 设置时钟同步任务中的步骤设置时间。
