如何更换 ZS3-2 控制器的 PCIe 卡和竖隔板

---

注意  -  此过程要求处理对静电放电敏感（可能导致组件出现故障）的组件。为避免损坏组件，在处理组件时，请佩戴防静电手腕带并使用防静电垫。

---

1. 关闭存储控制器的电源，如移除电源中所述。
2. 断开所有电缆的连接并从机架中扩展控制器，如如何从机架中扩展存储控制器中所述。
3. 移除顶盖，如如何移除顶盖中所述。
4. 定位存储控制器中的 PCIe 卡，请参见ZS3-2 PCIe 选件。

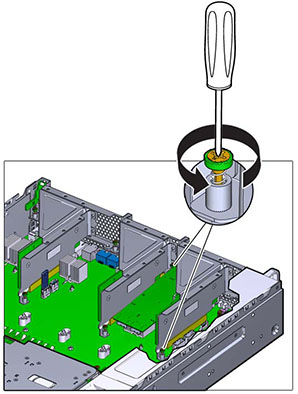

5. 完全松开将竖隔板固定到主板上的两颗自持螺丝。

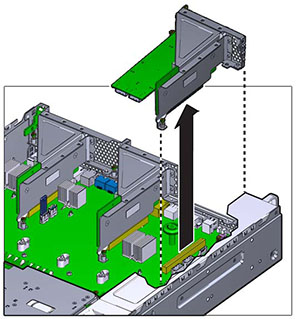

6. 竖直向上提起竖隔板，将其从主板上的插槽中取出。

7. 断开连接到竖隔板上安装的 PCIe 卡的所有内部电缆。
8. 将固定架转到完全打开（120 度）的位置。

   注意，竖隔板 3 锁扣与竖隔板 1 和 2 有细微的差别。

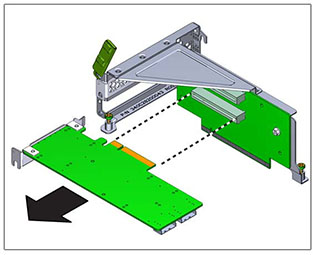

9. 提起 PCIe 卡使其脱离支架定位销，将其从插槽中取出。

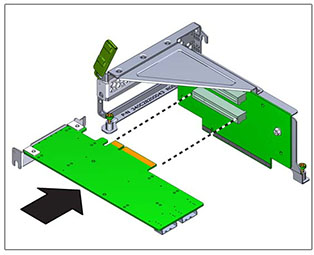

10. 将更换 PCIe 卡放在将要安装到竖隔板上的位置。PCIe 卡支架对准竖隔板上的定位销和插槽。

11. 将 PCIe 卡按入插槽。
12. 将固定架转到完全闭合的位置。如果有阻力，请检查 PCIe 卡支架是否对齐，然后重试。

13. 将竖隔板对准它在机箱中的安装位置。
14. 将之前移除的所有内部电缆重新连接到竖隔板上安装的 PCIe 卡（如果这样做方便竖隔板的安装）。

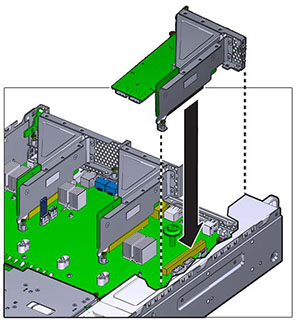

15. 将竖隔板上的卡向下放到主板上，按卡边缘连接器使其固定到插槽中。竖隔板（2 和 3）的支架与相邻竖隔板的支架重合。

16. 拧紧将竖隔板固定到主板上的两颗自持螺丝。
17. 更换顶盖，然后拧紧两颗自持螺丝。
18. 推动每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中（请确保控制器路径上没有电缆阻碍）。
19. 重新连接数据电缆和磁盘机框电缆。
20. 将电源线连接到电源上。验证备用电源已打开，表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
21. 当 "SP" 状态指示灯呈现稳定的绿色后，用一支笔或其他带尖头的物体按下并松开前面板上的“电源”按钮。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
22. 在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕，然后单击控制器上的右箭头图标 。然后，单击 "Slots"（插槽）以验证新组件的状态。联机图标 应为绿色。
