前面板

前面板由驱动器和指示灯组成。

驱动器位置

下图显示了驱动器的位置。

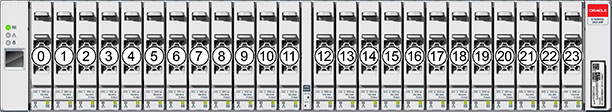

图 2-66 Oracle Storage Drive Enclosure DE2-24P 驱动器位置

image:图中显示了 Oracle Storage Drive Enclosure DE2-24P 驱动器位置

每个磁盘机框最多支持四个 Logzilla SSD。

应该按插槽 20、21、22 和 23 的顺序填充 Logzilla SSD。

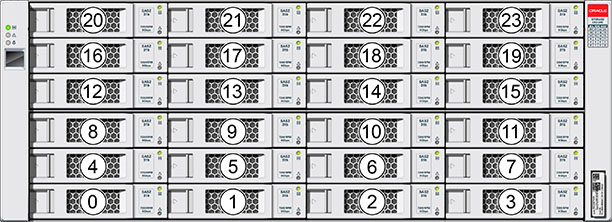

图 2-67 Oracle Storage Drive Enclosure DE2-24C 和 Sun Disk Shelf 驱动器位置

image:图中显示了 Oracle Storage Drive Enclosure DE2-24C 和 Sun Disk Shelf 驱动器位置

每个磁盘机框最多支持四个 Logzilla SSD。

应该按插槽 20、21、22 和 23 的顺序填充 Logzilla SSD。（显示了 Oracle Storage Drive Enclosure DE2-24C，它表示两个型号。）

前面板指示灯

下图显示了前面板指示灯。

图 2-68 Oracle Storage Drive Enclosure DE2-24P 前面板指示灯

image:图中显示了 Oracle Storage Drive Enclosure DE2-24P 前面板指示灯

图例
`1` 系统电源指示灯	`4` 驱动器故障指示灯
`2` 模块故障指示灯	`5` 电源/活动指示灯
`3` 定位指示灯

图 2-69 Oracle Storage Drive Enclosure DE2-24C 前面板指示灯

image:图中显示了 Oracle Storage Drive Enclosure DE2-24C 前面板指示灯

图例
`1` 系统电源指示灯	`4` 电源/活动指示灯
`2` 模块故障指示灯	`5` 驱动器故障指示灯
`3` 定位指示灯

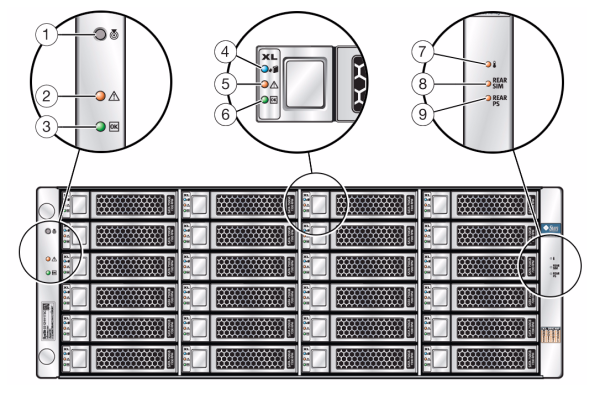

图 2-70 Sun Disk Shelf 前面板指示灯

image:图中显示了 Sun Disk Shelf 前面板指示灯

图例
`1` 定位按钮和指示灯	`4` 磁盘可移除指示灯	`7` 温度过高警告指示灯
`2` 系统故障指示灯	`5` 磁盘故障指示灯	`8` SIM 板故障指示灯
`3` 系统电源指示灯	`6` 磁盘活动指示灯	`9` 电源故障指示灯
