如何更换 7x20 控制器内存

---

注意  -  此过程要求处理对静电放电敏感（可能导致组件出现故障）的组件。为避免损坏组件，在处理组件时，请佩戴防静电手腕带并使用防静电垫。

---

1. 断开连接到存储控制器后面板的交流电源线。
2. 确认在机架中扩展存储控制器时，没有电缆损坏或受到电缆的干扰。
3. 松开存储控制器前部的两个滑动释放锁扣。
4. 压住滑动释放锁扣，同时缓慢向前推存储控制器，直到滑轨锁定。

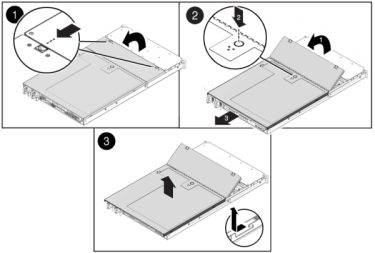

5. 7120 或 7320：7120 和 7320 中的组件可能会略有不同，但是，每个组件的维修过程是相同的。下图显示了 7320 控制器。移除顶盖：

   打开风扇模块门的锁扣，将两个释放卡舌向后拉，然后将风扇门旋转至打开位置并停留在该位置。

   按下顶盖释放按钮，同时将顶盖向后滑动大约半英寸（1.3 厘米）。

   向上提起并移除顶盖。

   同时移除气流挡板，方法是按下外面的气流挡板连接器，然后将气流挡板向上提起并从服务器中取出。



6. 7420：移除顶盖：

   同时提起盖上的两个锁扣并向上移动。




   向上提起并移除顶盖。

7. 要定位需要维修的 DIMM，请按下存储控制器上的故障提醒按钮。

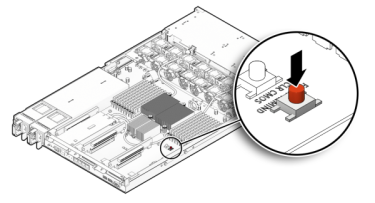

   下图显示了 7120 控制器上的故障提醒按钮。

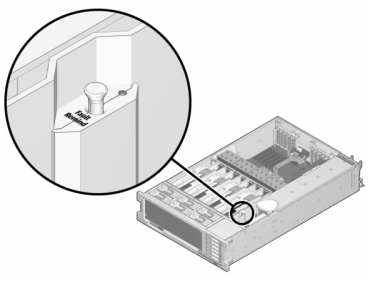

   下图显示了 7420 控制器上的故障提醒按钮。

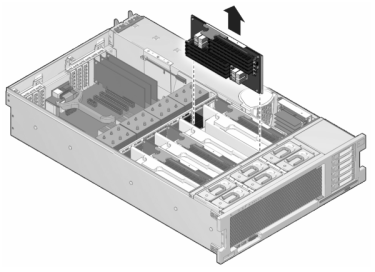

8. 7420：通过“需要维修”状态指示灯确定出现故障的 DIMM 所在的内存竖隔板。垂直向上提起内存竖隔板，将其从主板中移除，然后将其放在防静电垫上。

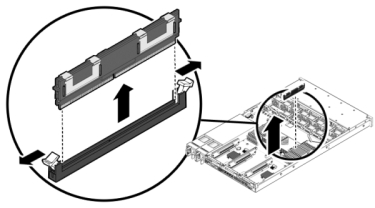

9. 向外旋转两个 DIMM 插槽弹出杆，直到被挡上，然后小心地将出现故障的 DIMM 垂直向上提起，将其从插槽中移除。

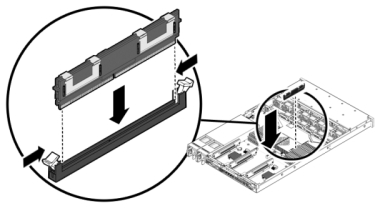

10. 将更换 DIMM 对准连接器，使凹槽与卡固销子对齐，以确保组件方向正确。

11. 将 DIMM 推入连接器深处，直到弹出卡舌将组件锁定到位。
12. 7120 或 7320：7120 和 7320 中的组件可能会略有不同，但是，每个组件的维修过程是相同的。下图显示了 7320。更换箱盖：

    将顶盖置于机箱上，使其悬于存储控制器背面上方大约一英寸（2.5 厘米）距离处。

    将顶盖向前滑动直到它固定到位。

    关闭风扇盖，并啮合风扇盖锁扣。必须彻底合上风扇盖，然后才能打开存储控制器的电源。



13. 7420：更换箱盖：

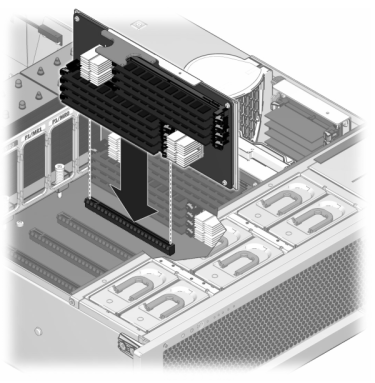

    将内存竖隔板模块推入至关联的 CPU 内存竖隔板插槽深处，直到竖隔板模块锁定到位。




    将顶盖置于机箱上，使其悬于存储控制器背面前方大约一英寸（2.5 厘米）距离处。

    将顶盖滑入机箱的背面，直到它固定到位，然后用双手向下按箱盖直到两个锁扣都完全啮合。

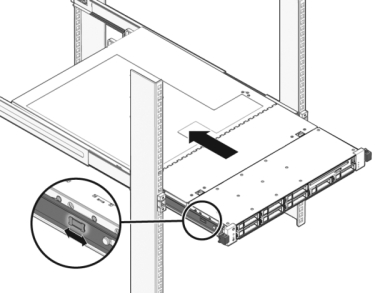

14. 推动每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中。

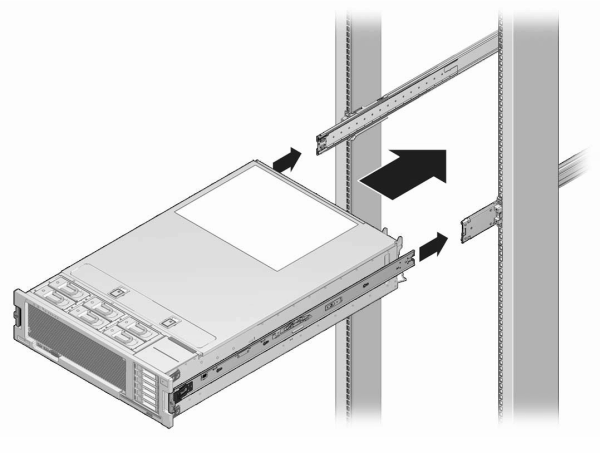

    下图显示了 7420 机箱。



15. 将电源线连接到电源上。
16. 确认备用电源已打开（接通电源线之后大约两分钟，前面板上的“电源/正常”状态指示灯将开始闪烁）。
17. 使用笔或其他带尖头的工具按下存储控制器前面板上的凹陷式电源按钮并松开。

    电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕中将提供更换组件的状态（在 DIMM 的 "Details"（详细信息）页面中）。
