后面板

下面的图形和图例显示了后面板。

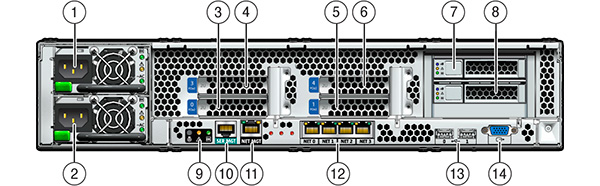

图 2-54  7120 控制器后面板

图例 1 电源单元 1 6 PCIe 4 11 网络管理端口 2 电源单元 0 7 引导 HDD 1 12 千兆位以太网端口 NET 0、1、2、3 3 PCIe 0 8 引导 HDD 0 13 USB 2.0 端口 (0, 1) 4 PCIe 3 9 后面板系统状态 LED 指示灯 14 HD15 视频端口 5 PCIe 1 10 串行管理端口

串行管理连接器 (SER MGT) 是一个 RJ-45 端口，它提供到 SP 控制台的终端连接。

图 2-55  7120 控制器串行管理端口

网络管理连接器 (NET MGT) 是一个 RJ-45 端口，它提供到 SP 控制台的备用终端接口。

图 2-56  7120 控制器网络管理端口

主板上有四个运行速率为 10/100/1000 兆字节/秒的 RJ-45 千兆位以太网端口（NET0、NET1、NET2 和 NET3）。在使用前必须配置这些网络接口。
