ZS3-2 主板、内存和 PCIe 卡

下面的图形和图例显示了 ZS3-2 控制器主板、内存和 PCIe 组件。

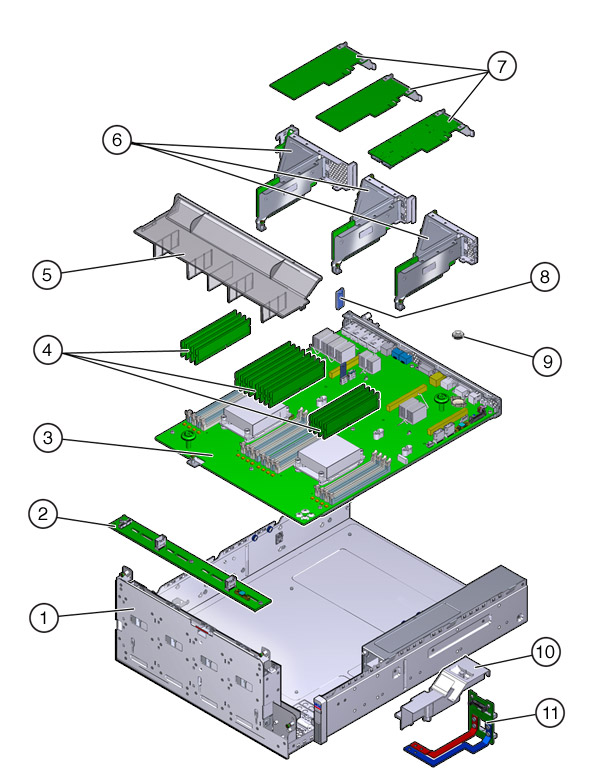

图 2-32  ZS3-2 控制器的主板、内存和 PCIe 组件

图例 1 驱动器架 (FRU) 5 通风管 9 电池 2 驱动器底板 (FRU) 6 PCIe 竖隔板 (FRU) 10 PDB 管 3 主板 (FRU) 7 PCIe 卡 11 配电板 (FRU) 4 DIMM 8 USB 闪存驱动器

ZS3-2 CPU 和内存

ZS3-2 控制器主板上有 16 个插槽，这些插槽分为两组，装有符合行业标准的 DDR3 低压 (low voltage, LV) DIMM。

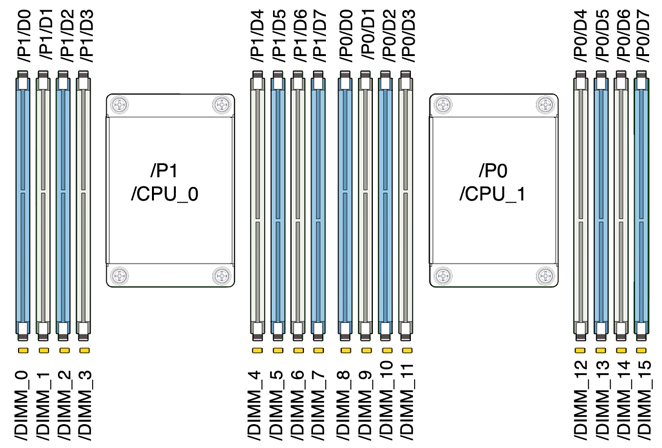

图 2-33  ZS3-2 控制器的 CPU 和内存组件

表 2-11  ZS3-2 控制器 CPU 说明

容量 CPU 0 CPU 1 256GB D0、D2、D5、D7（蓝色） D0、D2、D5、D7（蓝色） D1、D3、D4、D6（白色） D1、D3、D4、D6（白色）

ZS3-2 控制器可更换内存组件和部件号如下所示。

表 2-12  ZS3-2 控制器的可更换内存组件

组件 说明 FRU/CRU 部件号 CPU Intel E5-2658，2.1G，8 核 FRU 7019701 内存 DIMM，16GB，DDR3，1600，2Rx4，1.35V CRU 7041603 内存 DIMM，32GB，DDR3，1066，4Rx4，1.35V CRU 7055964

ZS3-2 NIC/HBA 选件

下表介绍了 ZS3-2 控制器的 NIC/HBA 选件。有关插槽分配，请参见ZS3-2 PCIe 选件。

表 2-13  ZS3-2 控制器的 NIC/HBA 选件

Mktg 部件号 说明 SG-SAS6-INT-Z 8 端口 6Gb/s SAS-2 内部 HBA SG-XPCIE2FC-QF8-Z 2 端口 8Gb FC HBA 7103791 4 端口 (4x4 SAS-2) 6Gb/s 外部 HBA 7101674 2 端口 16Gb FC HBA X1109A-Z 2 端口 10GbE SFP+ NIC X4242A 2 端口 InfiniBand CX2 HCA 7100477 4 端口 1Gb 以太网铜质 UTP NIC 7100488 2 端口 10Gb 以太网铜质 Base-T NIC X2129A XCVR 850NM，1/10GPS，SFP，短距离 X5562A-Z 10GbE/1GbE SFP+ 收发器，长距离

ZS3-2 PCIe 竖隔板配置

三个竖隔板分别标记为竖隔板 1、竖隔板 2 和竖隔板 3。尽管这些竖隔板相似，但是它们不能互换。竖隔板 1 安装在机箱左后方，竖隔板 2 在中后方，竖隔板 3 在机箱右后方。每个竖隔板可容纳两个 PCIe 卡：

• 竖隔板 1 包含插槽 1 和插槽 4

• 竖隔板 2 包含插槽 2 和插槽 5

• 竖隔板 3 包含插槽 3 和插槽 6

ZS3-2 PCIe 选件

下表描述了 ZS3-2 控制器支持的 PCIe 配置选件。插槽 1 和插槽 2 为内部和外部 HBA 预留，如下表中所示。添加 PCIe 卡时，要按从高到低的顺序，先填充插槽 6。

表 2-14  ZS3-2 控制器的 PCIe 配置选件

插槽 Mfg 部件号 说明 最大值 注意 1 7047852 8 端口 SAS-2 内部 HBA 1 基本配置 2 7067091 4 端口 (4x4) SAS-2 外部 HBA 2 基本配置 3 7067091 4 端口 (4x4) SAS-2 外部 HBA 2 第二个 4x4 端口 SAS-2 外部 HBA 3 7070195 4 端口 1Gb 以太网铜质 UTP NIC 4 可选的建议前端 3 371-4325-02 2 端口 8Gb FC HBA 4 可选的 FC 目标或启动器（备用） 3 7023303 2 端口 16Gb FC HBA 4 可选的 FC 目标或启动器（备用） 3 375-3696-01 2 端口 InfiniBand CX2 HCA 4 可选的建议前端 3 7051223 2 端口 10Gb 以太网光纤 NIC 4 可选的建议前端 3 7070006 2 端口 10Gb 以太网铜质 Base-T NIC 4 可选的建议前端 4-6 7070195 4 端口 1Gb 以太网铜质 UTP NIC 4 可选的建议前端 4-6 371-4325-02 2 端口 8Gb FC HBA 4 可选的 FC 目标或启动器（备用） 4-6 7023303 2 端口 16Gb FC HBA 4 可选的 FC 目标或启动器（备用） 4-6 375-3696-01 2 端口 InfiniBand CX2 HCA 4 可选的建议前端 4-6 7051223 2 端口 10Gb 以太网光纤 NIC 4 可选的建议前端 4-6 7070006 2 端口 10Gb 以太网铜质 Base-T NIC 4 可选的建议前端
