如何更换 ZS3-2 控制器风扇模块
-
要定位需要维修的机箱,请在 BUI 的 "Maintenance"(维护)> "Hardware"(硬件)屏幕中单击关联的定位器图标
,或者在服务处理器 (service processor, SP) 提示符下发出 set /SYS/LOCATE status=on 命令。控制器机箱上的定位 LED 指示灯将开始闪烁。
-
确定出现故障的风扇模块,方法是找到相应的“需要维修”状态指示灯,或者在 BUI 的 "Maintenance"(维护)> "Hardware"(硬件)屏幕中单击要更换的风扇的定位器图标
。
-
关闭存储控制器的电源,如移除电源中所述。
-
断开所有电缆的连接并从机架中扩展控制器,如如何从机架中扩展存储控制器中所述。
-
移除顶盖,如如何移除顶盖中所述。
-
用食指抓住要移除的风扇模块的绿色条带,用拇指在风扇模块上向下按。
-

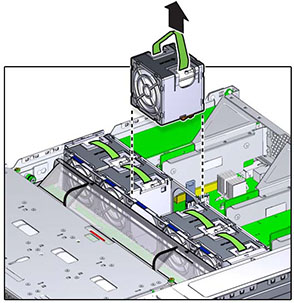

竖直向上拉条带,将风扇模块从机箱中取出。
-

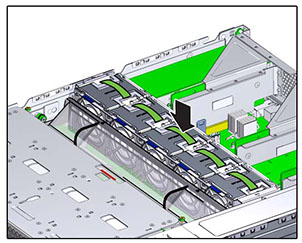

将更换风扇模块装入风扇托盘插槽。绿色条带在风扇模块顶部,箭头指向机箱后面。
-
将风扇模块向下放入风扇托盘,向下按直到模块发出“咔嗒”声,固定在风扇托盘中。
-
更换顶盖,然后拧紧两颗自持螺丝。
-
推动每个滑轨侧面的释放卡舌,然后缓慢地将存储控制器推入机架中(请确保控制器路径上没有电缆阻碍)。
-
重新连接数据电缆和磁盘机框电缆。
-
将电源线连接到电源上。验证备用电源已打开,表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
-
当 "SP" 状态指示灯呈现稳定的绿色后,用一支笔或其他带尖头的物体按下并松开前面板上的“电源”按钮。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
-
确认“风扇正常”状态指示灯已亮起,并且更换后的风扇模块上的故障状态指示灯不亮。
