CPU 和内存

7420 控制器支持以下配置：

• 每个竖隔板上安装两个、四个或八个 8GB 的 DDR3 DIMM，可容纳 128GB、256GB 或 512GB 的内存（对于 2.0Ghz CPU）。

• 每个竖隔板上安装四个或八个 8GB 的 DDR3 DIMM，可容纳 256GB 或 512GB 的内存（对于 2.0GHz 和 2.4Ghz CPU）。

• 每个竖隔板上安装四个或八个 16GB 的 DDR3 DIMM，可容纳 512GB 或 1TB 的内存（对于 2.4Ghz CPU）。

以前的 7420 控制器配置支持两个或四个（1.86GHz 或 2.00GHz）CPU，每个 CPU 需要两个内存竖隔板。每个竖隔板上安装有四个或八个 4GB 或 8GB 的 DDR3 DIMM，最多可容纳 256GB 的内存（两个 CPU）或 512GB 的内存（四个 CPU）。

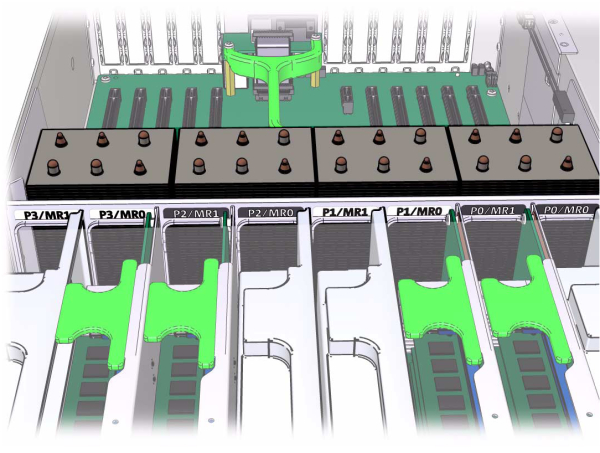

图 2-41  7420 控制器内存竖隔板

有关 DIMM 位置的信息，请参阅顶盖上的维修标签。在每个内存竖隔板上插槽 D0、D2、D4 和 D6 必须填充，而插槽 D1、D3、D5 和 D7 可以作为一个组在所有已安装的内存竖隔板上填充（可选）。系统中的所有 DIMM 都必须相同。

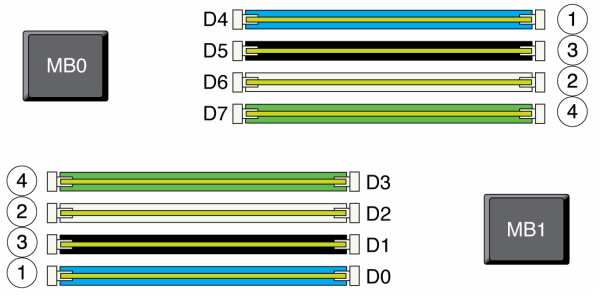

图 2-42  7420 控制器的 CPU 和内存

设备日志和 "Maintenance"（维护）> "Hardware"（硬件）视图中的 DIMM 名称均显示全名称，例如 /SYS/MB/P0/D7。
