如何更换 7x20 控制器风扇模块

---

注意  -  在移除风扇的情况下长时间地运行控制器会降低冷却系统的有效性。由于此原因，应提前拆开更换风扇，并在移除故障风扇之后尽快将更换风扇插入控制器机箱中。

---

1. 要定位需要维修的机箱，请在 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕中单击关联的定位器图标 ，或者在服务处理器 (service processor, SP) 提示符下发出 set /SYS/LOCATE status=on 命令。控制器机箱上的定位 LED 指示灯将开始闪烁。
2. 确认在机架中扩展存储控制器时，没有电缆损坏或受到电缆的干扰。
3. 松开存储控制器前部的两个滑动释放锁扣。
4. 压住滑动释放锁扣，同时缓慢向前推存储控制器，直到滑轨锁定。
5. 7120 或 7320：更换风扇模块：

   在拉开门上的释放卡舌的同时，打开风扇模块门。

   确定出现故障的风扇模块，方法是找到相应的“需要维修”状态指示灯，或者在 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕中单击要更换的风扇的定位器图标 。

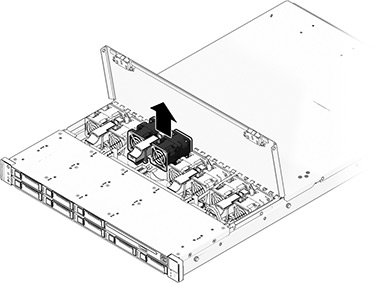

   用拇指和食指将风扇模块拔出。

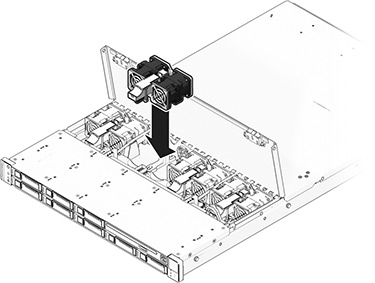

   将更换风扇模块装入存储控制器风扇插槽中。

   ---

   注意  -  必须在一分钟内更换完风扇以避免控制器关机。

   ---




   向风扇模块施加稳定的压力，使其完全就位。

   确认“风扇正常”状态指示灯已亮起，并且更换后的风扇模块上的故障状态指示灯不亮。

   更换风扇之后，立即关上顶盖门，以保持存储控制器中的气流。

6. 7420：更换风扇模块：

   确定出现故障的风扇模块，方法是找到相应的“需要维修”状态指示灯，或者在 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕中单击要更换的风扇的定位器图标 。

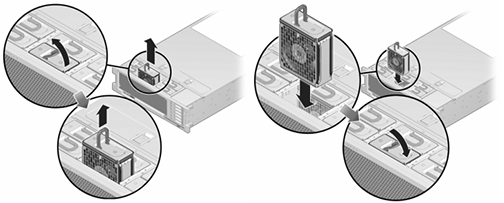

   提起风扇模块顶部的锁扣以解除风扇模块锁定，然后将风扇模块拔出。




   解除锁定，然后插入 7420 风扇模块。

   向风扇模块施加稳定的压力，使其完全就位。

   确认“风扇正常”状态指示灯已亮起，并且更换后的风扇模块上的故障状态指示灯不亮。

7. 确认“顶部风扇”状态指示灯、“需要维修”状态指示灯以及“定位器”状态指示灯/定位器按钮均不亮。
8. 推动每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器滑入机架中。
