ZS3-4 后面板

下图显示了后面板。本图未介绍基本配置 HBA。

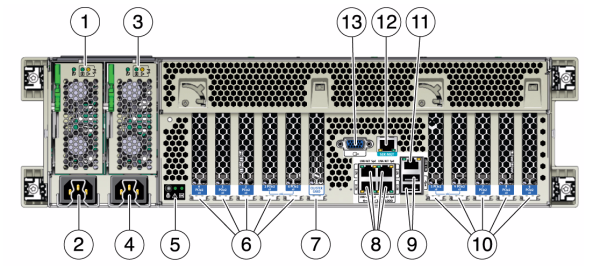

图 2-14  ZS3-4 控制器后面板

图例 1 电源单元 0 LED 状态指示灯－正常：绿色；电源故障：琥珀色；交流电正常：绿色 8 网络 (NET) 10/100/1000 端口：NET0-NET3 2 电源单元 0 交流电插口 9 USB 2.0 端口 3 电源单元 1 LED 状态指示灯－正常：绿色；电源故障：琥珀色；交流电正常：绿色 10 PCIe 插槽 5-9 4 电源单元 1 交流电插口 11 网络管理 (NET MGT) 端口 5 系统状态 LED 指示灯－电源：绿色；警示：琥珀色；定位：白色 12 串行管理 (SER MGT) 端口 6 PCIe 插槽 0-4 13 DB-15 视频连接器 7 群集卡插槽

ZS3-4 4x4 SAS-2 HBA

4x4 SAS-2 HBA 安装在 ZS3-4 中，提供到外部 DE2 和 Sun Disk Shelf 的连接。编号为 3-0（从上到下）的 HBA 端口：

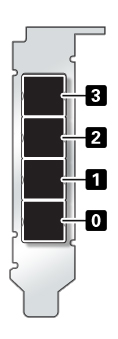

图 2-15  ZS3-4 控制器 4x4 SAS-2 HBA 端口号

有关插槽位置，请参见ZS3-4 PCIe 选件。
