如何更换 ZS4-4 PCIe 卡

更换 PCIe 卡是冷交换过程，您必须使存储控制器断电。如果将安装新发行的 HBA，请升级系统软件再安装 HBA。所有 HBA 必须是同一类型。

1. 在 BUI 中转到 "Maintenance"（维护）> "Hardware"（硬件）屏幕，依次单击控制器的右箭头图标和 "Slot"（插槽），然后记录具有琥珀色图标的故障 PCIe 卡的 ID。要在控制器图示中突出显示卡的位置，请单击卡 ID。要查看有关故障卡的详细信息，请单击其信息图标，然后单击 "Active Problems"（未解决的问题）。

   ---

   注意  -  此过程要求处理对静电放电敏感（可能导致组件出现故障）的组件。为避免损坏组件，在处理组件时，请佩戴防静电手腕带并使用防静电垫。

   ---

2. 可使用关闭电源方法之一关闭控制器：
3. 断开连接到存储控制器后面板的交流电源线。
4. 确认在机架中扩展存储控制器时，没有电缆损坏或受到电缆的干扰。
5. 扩展控制器的方法是，通过推动前面的两个滑动释放卡舌，同时缓慢向前拉存储控制器，直到滑轨锁定就位。
6. 移除顶盖。
7. 定位存储控制器中的 PCIe 卡。

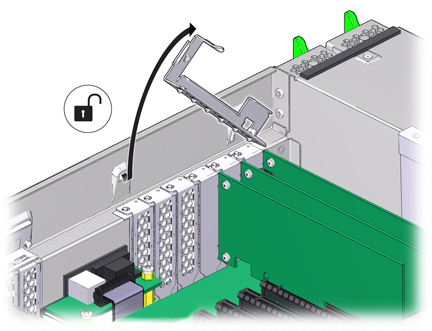

8. 要松开 PCIe 卡固定杆，请向下推固定杆，将其从控制器后壁中移除并向上提拉到垂直位置。

9. 小心地将 PCIe 卡从 PCIe 卡插槽中移除。

   ---

   注意  -  移除 PCIe 卡时，应将其更换为其他 PCIe 卡或填充面板；否则，控制器可能会由于气流不当而过热。

   ---

10. 确保 PCIe 卡固定杆处于打开状态。

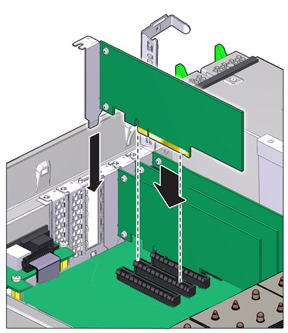

11. 将更换 PCIe 卡安装到 PCIe 卡插槽中。

12. 将固定杆恢复到其关闭及锁定位置。
13. 更换机箱上的顶盖。
14. 将控制器返回正常的机架位置的方法是，推动每个滑轨侧面的释放卡舌，同时缓慢地将存储控制器推入机架。
15. 将电源线重新连接到电源上。
16. 确认备用电源已打开（接通电源线之后大约两分钟，前面板上的“电源/正常”状态指示灯将开始闪烁）。
17. 使用笔或其他带尖头的工具按下存储控制器前面板上的凹陷式电源按钮并松开。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
18. 将数据电缆连接到 PCIe 卡，如果使用理线架，则通过它进行布线。
19. 在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕。依次单击控制器的右箭头图标和 "Slot"（插槽），然后确认新安装的卡的状态图标 为绿色。要查看有关新卡的详细信息，请单击其信息图标。
20. 如果更换了 HBA，请按连接到连接的存储中的介绍将磁盘机框与其连接。如果安装了新 HBA，请按Oracle ZFS Storage Appliance 安装指南，发行版 2013.1.3.0 中的概述中所述的步骤安装磁盘机框，并按连接到连接的存储中所述的步骤连接扩展存储。
