Exemples de configuration de Prise en charge d'Oracle RAC dans un cluster de zones

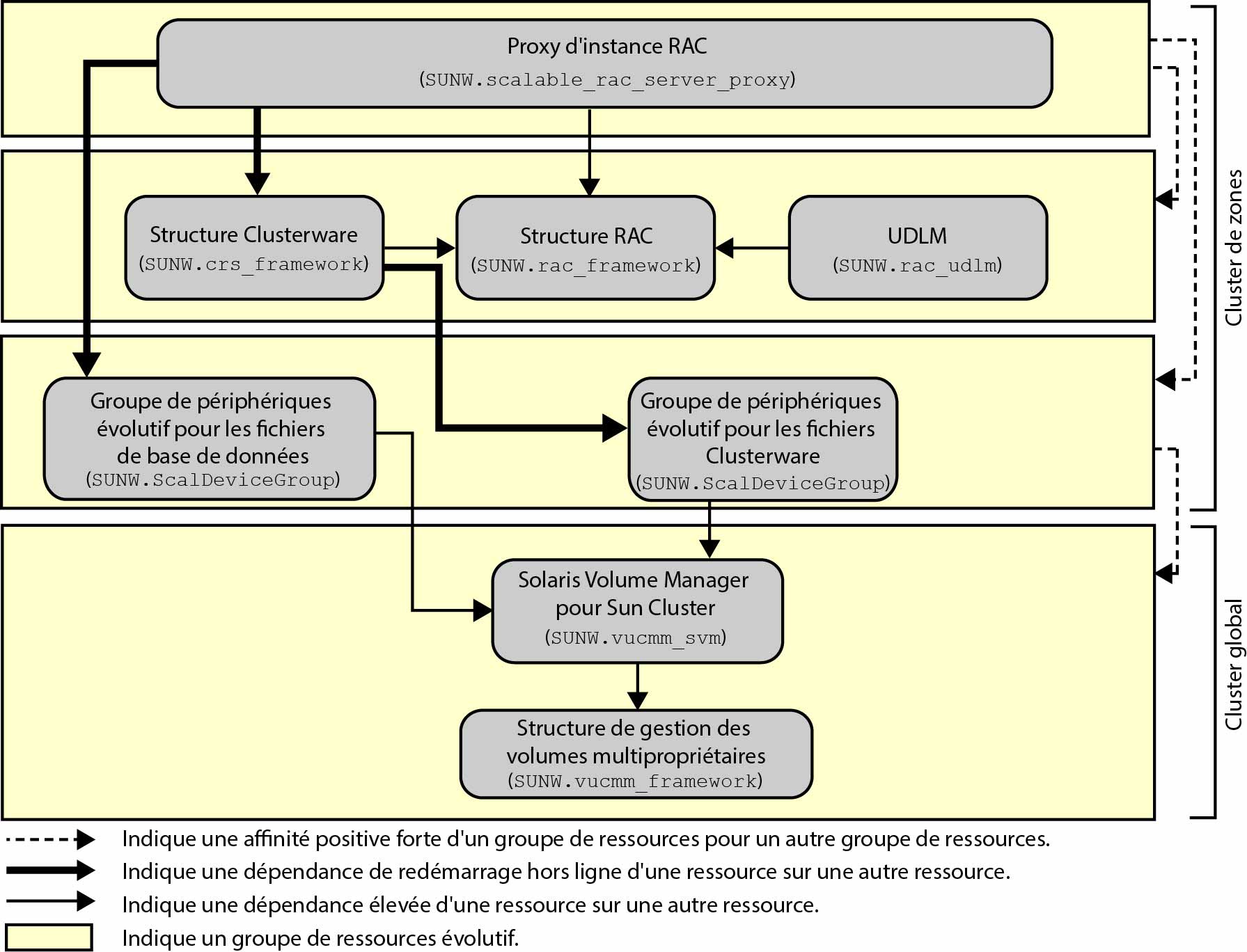

Figure 7  Configuration de Prise en charge d'Oracle RAC avec Solaris Volume Manager pour Sun Cluster dans un cluster de zones

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec un gestionnaire de volumes dans un cluster de zones

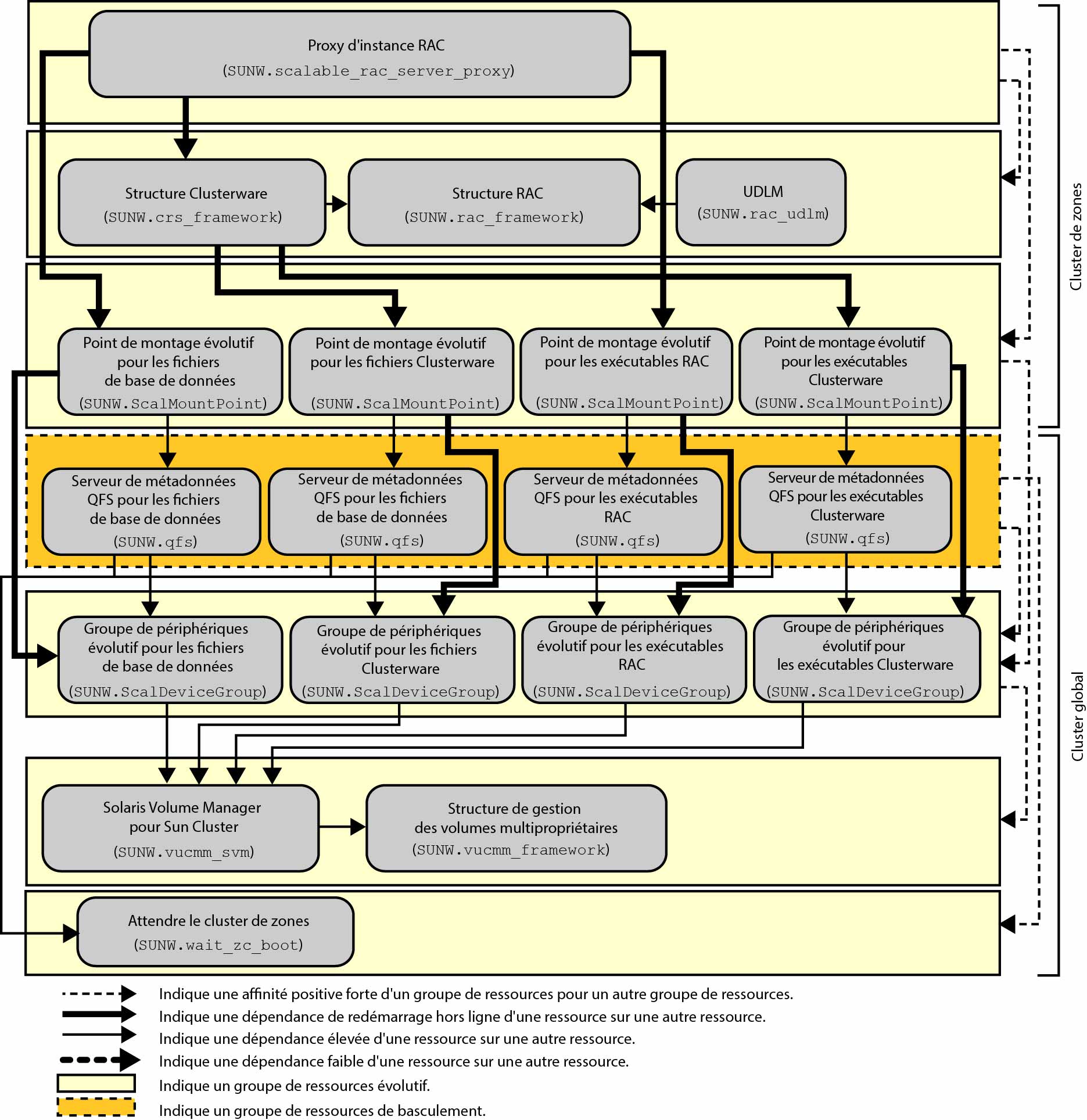

Figure 8  Configuration de Prise en charge d'Oracle RAC avec Solaris Volume Manager pour Sun Cluster et un Système de fichiers partagés StorageTek QFS dans un Cluster de zones

image:Diagramme présentant la configuration de Prise en charge d'Oracle RAC avec un système de fichiers et un gestionnaire de volumes dans un cluster de zones

Figure 9  Configuration de Prise en charge d'Oracle RAC avec Système de fichiers partagé StorageTek QFS et du matériel RAID dans un cluster de zones

image:Diagramme présentant la configuration de Prise en charge d'Oracle RAC avec un système de fichiers dans un cluster de zones

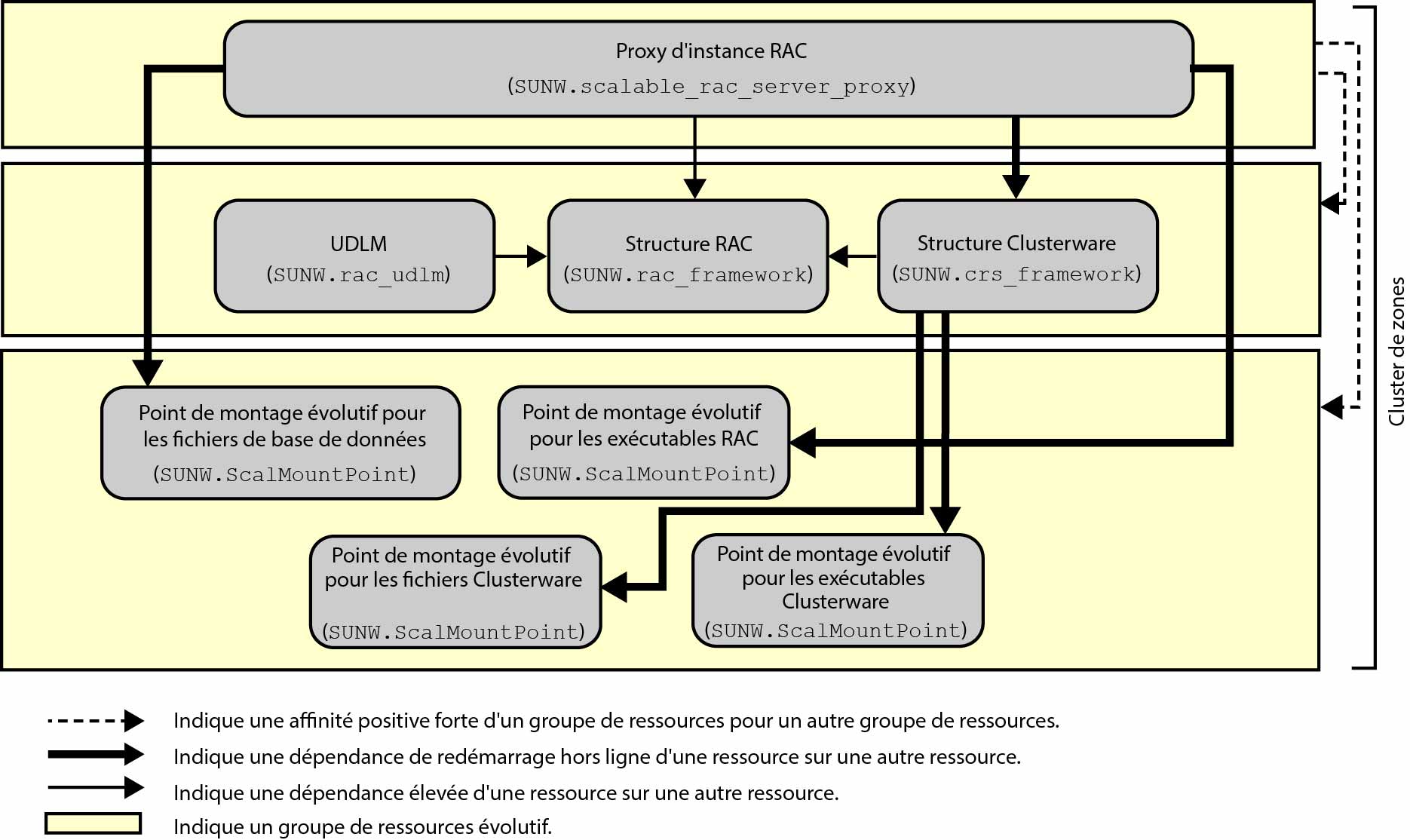

Figure 10  Configuration de Prise en charge d'Oracle RAC avec un périphérique NAS dans un cluster de zones

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec un périphérique NAS dans un cluster de zones

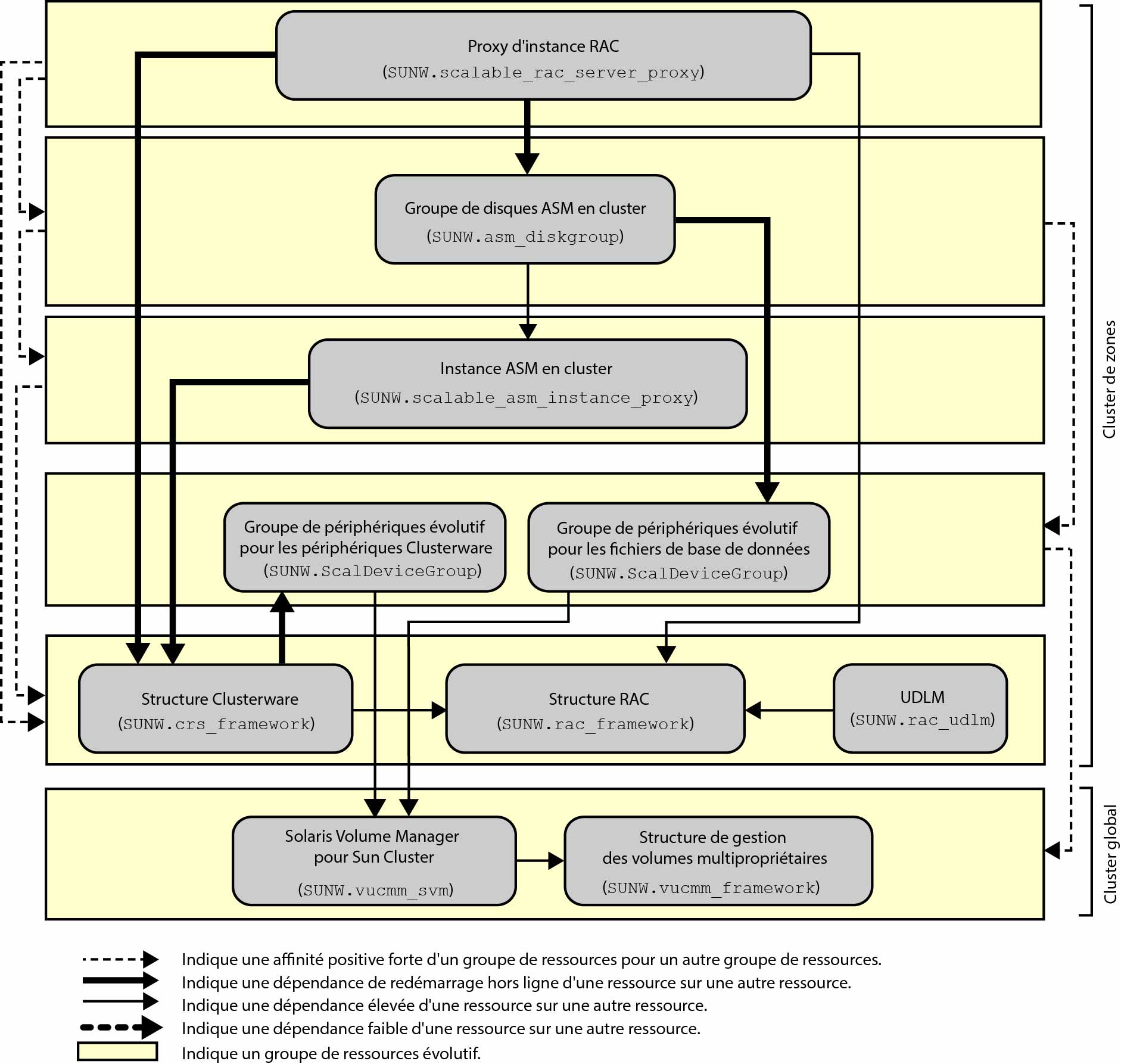

Figure 11  Configuration de Prise en charge d'Oracle RAC avec Oracle ASM et Solaris Volume Manager pour Sun Cluster dans un cluster de zones

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec un gestionnaire de volumes et la gestion du stockage dans un cluster de zones

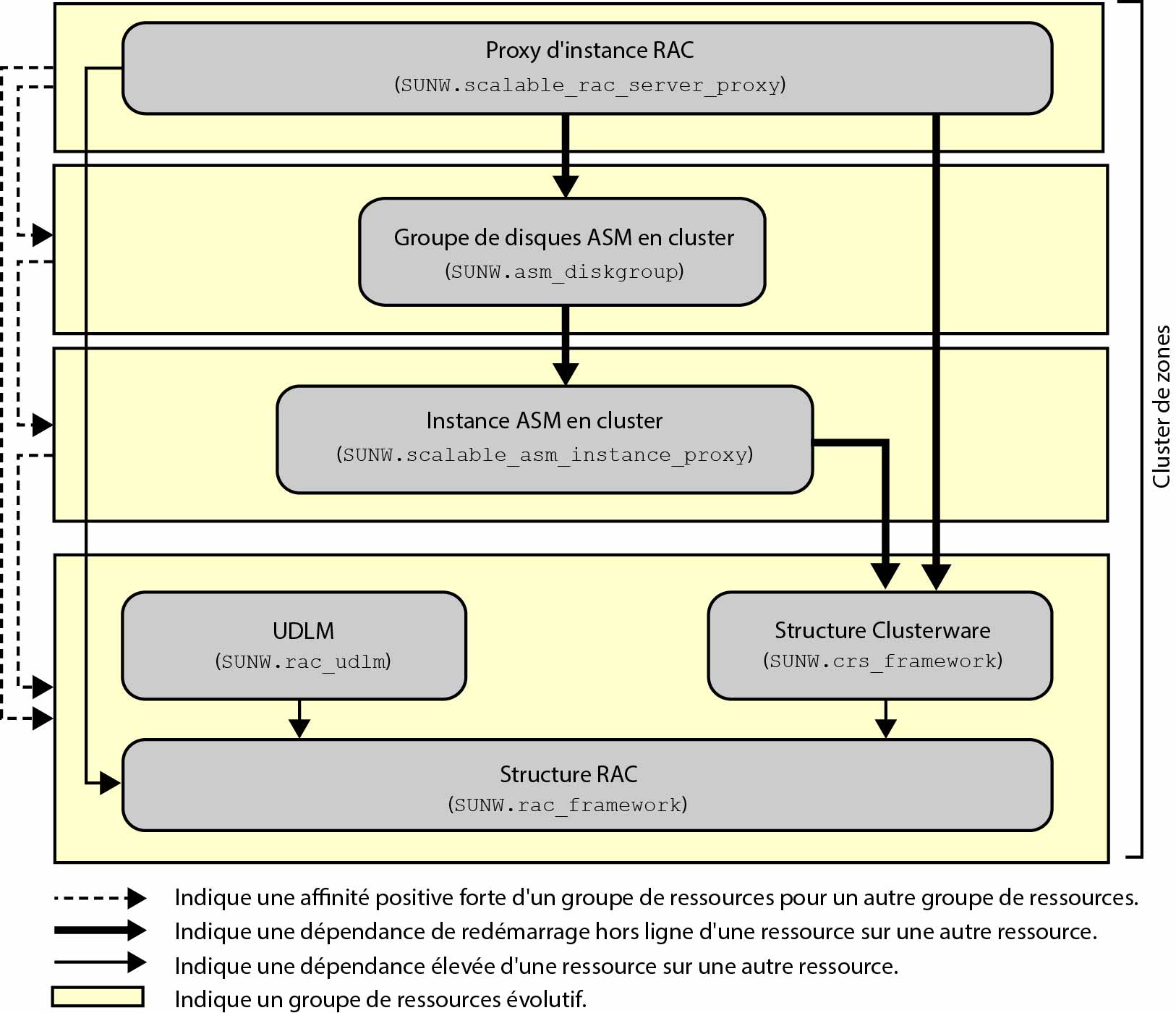

Figure 12  Configuration de Prise en charge d'Oracle RAC avec Oracle ASM et du matériel RAID dans un cluster de zones

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec la gestion du stockage dans un cluster de zones
