Inspección del servidor e instalación de los componentes opcionales

Idioma:

Precaución - Peligro eléctrico. Asegúrese de que el servidor esté desconectado de la fuente de alimentación.

Precaución - Daños en los componentes. El servidor incluye componentes sensibles a las descargas electrostáticas. Cuando trabaje dentro del servidor, utilice una muñequera y una alfombra antiestáticas.

Antes de instalar el servidor en el rack, inspeccione el interior del servidor e instale los componentes opcionales.

Antes de empezar

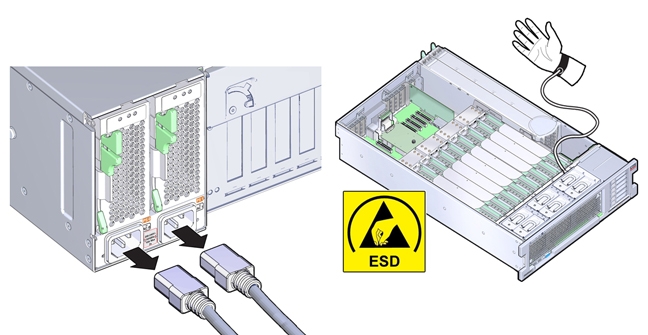

Asegúrese de que el servidor esté desconectado de la fuente de alimentación.
Use una muñequera antiestática sujetada a una superficie con conexión a tierra.
Retire la cubierta superior del servidor.
1. Levante por completo los dos pasadores accionados por resorte en la parte superior de la cubierta y tire del borde frontal de la cubierta hacia arriba.

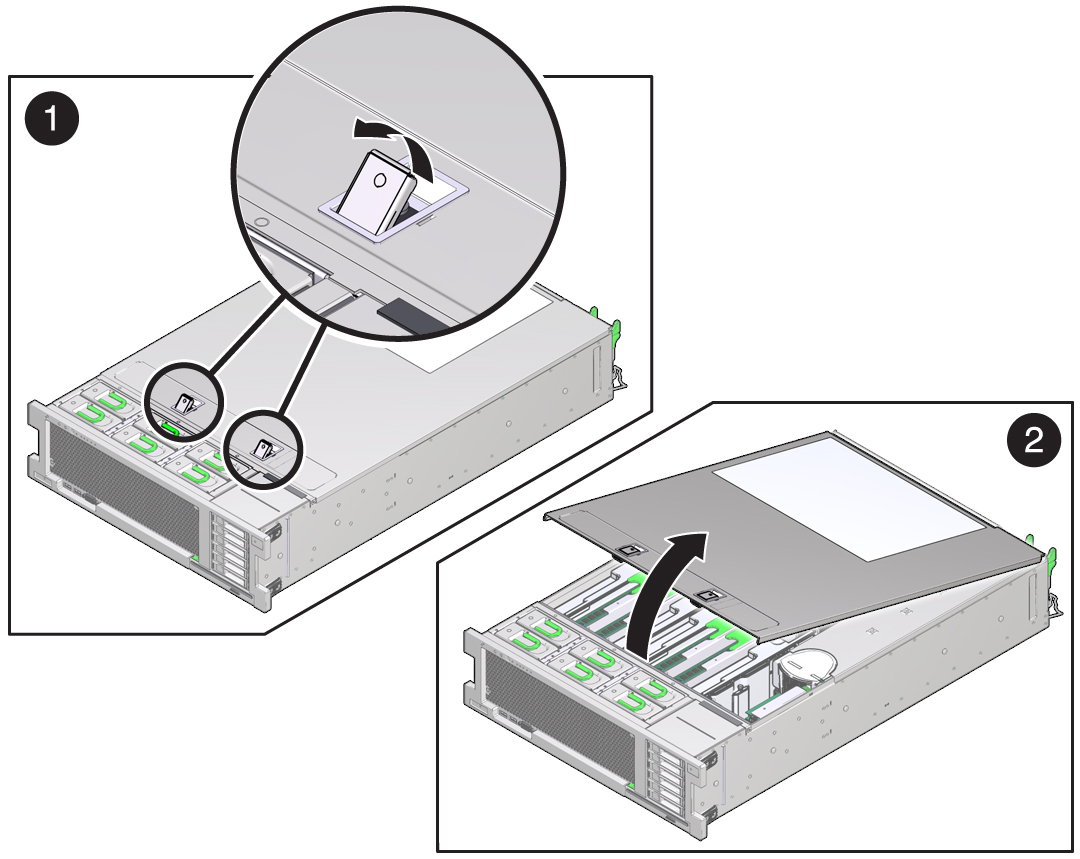

  En la siguiente ilustración, el cuadro 1 muestra los dos pasadores accionados por resorte levantados por completo y el cuadro 2 muestra la cubierta levantada y apartada del servidor.
2. Retire la cubierta del servidor y déjela a un lado.
  Precaución - Daños en los componentes. Hay un conmutador de interbloqueo conectado a la parte inferior de la cubierta del servidor. Tenga cuidado para no dañar el componente.

Asegúrese de que todos los conectores de cables y los componentes reemplazables estén ajustados y fijados en su lugar. Si es necesario, vuelva a ajustar (retirar e instalar) los componentes.

Para obtener información sobre los procedimientos de extracción e instalación, consulte la etiqueta de servicio que se encuentra en la parte superior de la cubierta del servidor o los procedimientos de extracción y reemplazo de componentes en el Oracle Server X5-4 Service Manual.

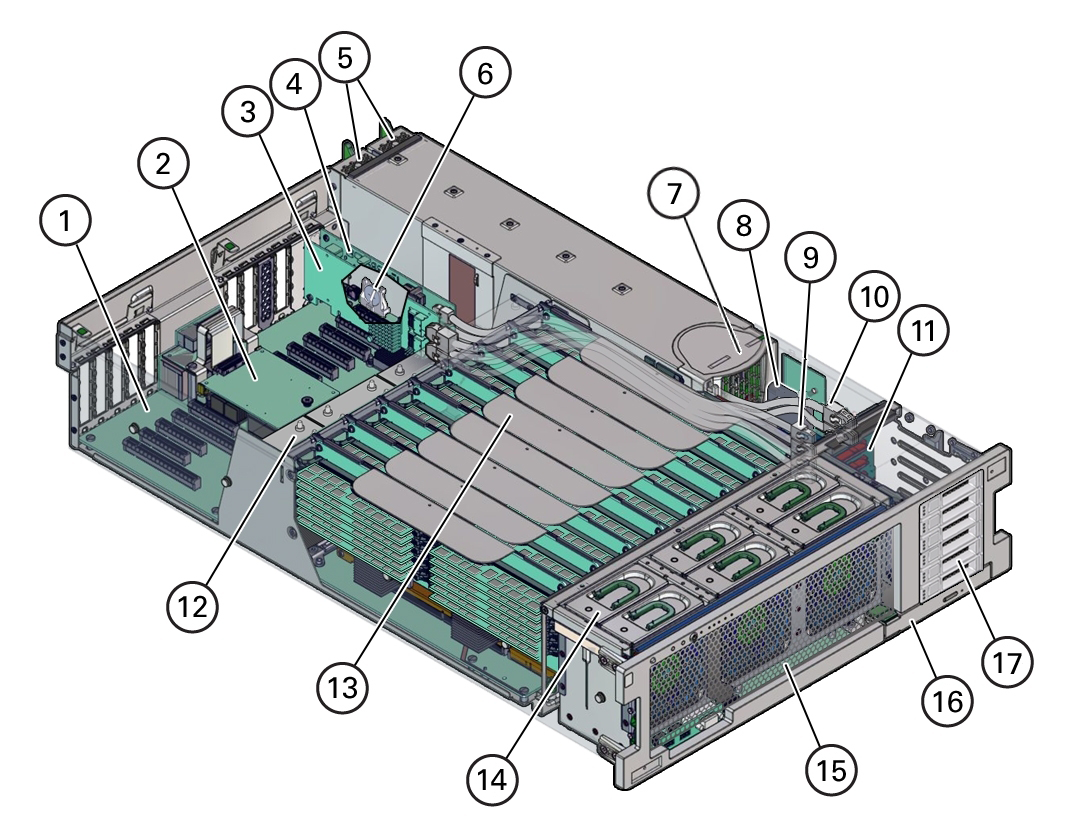

La siguiente ilustración muestra la ubicación de los componentes reemplazables.

image:Ilustración con referencias numeradas que muestra los componentes reemplazables del servidor.

Referencia numerada	Descripción	Referencia numerada	Descripción
1	Placa base	10	Cables SAS de HBA (2)
2	Tarjeta SP	11	Placa posterior de unidades de almacenamiento
3	Tarjeta de HBA	12	Disipadores de calor y CPU (2 o 4)
4	Tarjeta de conmutador PCIe de NVMe	13	Placas de memoria (4 u 8)
5	Fuentes de alimentación (2)	14	Módulos de ventiladores (6)
6	Batería del sistema	15	Placa de ventiladores
7	Placa posterior de la fuente de alimentación	16	Unidad de DVD
8	Módulo de almacenamiento de energía (ESM)	17	Ranuras de unidades de almacenamiento (6)
9	Cables NVMe (4)

Compruebe que esté instalada la unidad USB de Oracle System Assistant.

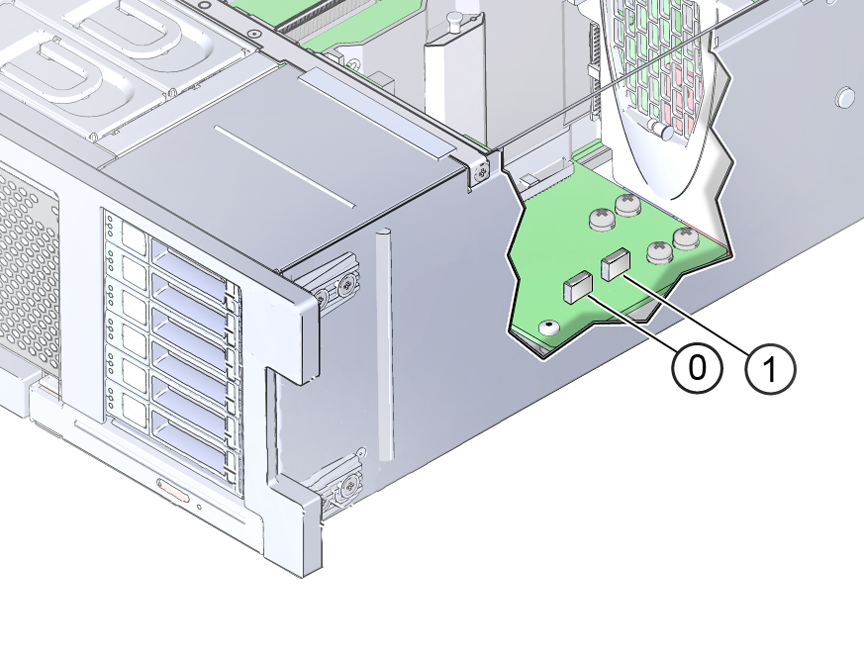

Si solicitó Oracle System Assistant, compruebe que la unidad flash USB dedicada esté instalada en el puerto USB (P0). En la siguiente ilustración, se muestran los dos puertos USB internos, que están ubicados detrás de las unidades de almacenamiento. El puerto USB P0 está ubicado junto al puerto USB P1, pero más cerca de la parte frontal del servidor
Instale los componentes opcionales.
Instale los componentes opcionales que se pueden haber enviado por separado. Componentes opcionales:
- Tarjetas PCIe
- Kits de memoria DIMM DDR3
- Unidades de almacenamiento
Para instalar los componentes opcionales, consulte la etiqueta de servicio que se encuentra en la parte superior de la cubierta del servidor o los procedimientos de extracción y reemplazo de componentes en el Oracle Server X5-4 Service Manual.

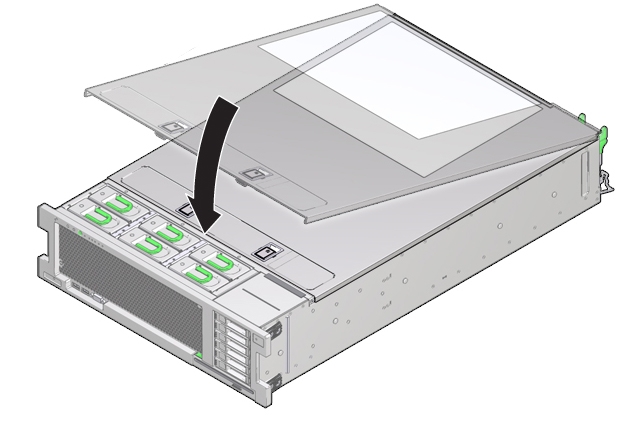

Instale la cubierta del servidor.
1. Alinee la cubierta en la parte superior del servidor y asegúrese de que el extremo posterior de la cubierta esté ajustado debajo de la lengüeta del borde posterior del servidor.
2. Mueva hacia abajo el borde frontal de la cubierta hasta que esta quede extendida sobre el servidor.
3. Empuje hacia abajo el borde frontal hasta que los pasadores queden fijados en su lugar con un chasquido perceptible.
Verifique que la cubierta esté bloqueada.
