Guía de instalación de Oracle® Server X5-4

Salir de la Vista de impresión

Actualización: Junio de 2015



Elementos de los paneles frontal y posterior

En las siguientes secciones, se describen los elementos de los paneles frontal y posterior del servidor:

Elementos del panel frontal

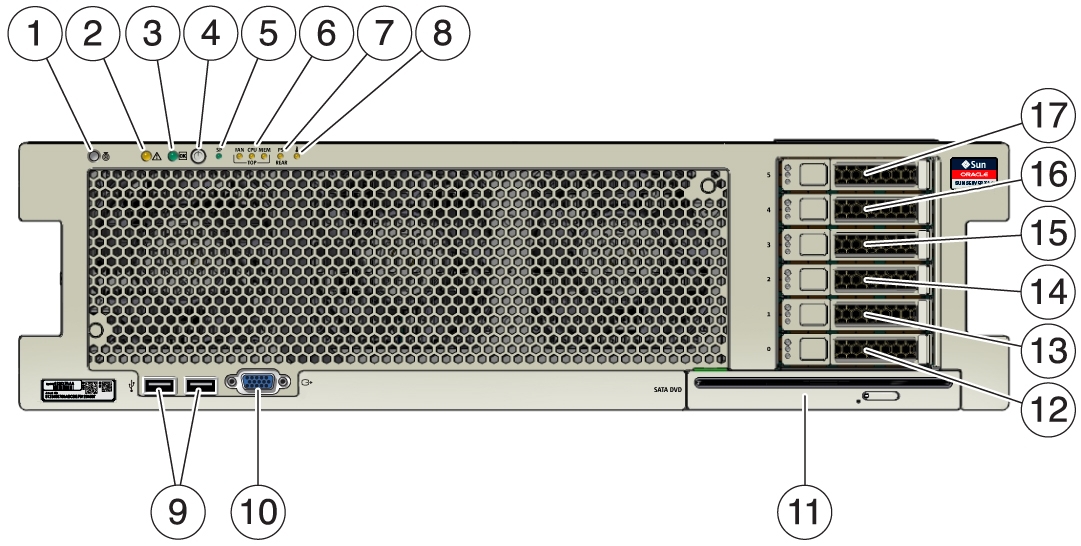

En la siguiente figura, se muestra el panel frontal de Oracle Server X5-4 y se describen sus componentes.

image:Gráfico que muestra el panel frontal del servidor con referencias numeradas para los distintos componentes.
Referencia
Descripción
1
Botón/indicador de localización: blanco
2
Indicador de acción de servicio requerida: ámbar
3
Indicador de estado de energía: verde
4
Botón de encendido
5
Indicador de estado/fallo del SP: verde/ámbar
6
Indicadores de acción de servicio requerida (3) para módulo de ventiladores (VENTILADOR), procesador (CPU) y memoria: ámbar
7
Indicadores de fallo (acción de servicio requerida) en fuente de alimentación (PS, Power Supply): ámbar
8
Indicador de aviso de sobrecalentamiento: ámbar
9
Puertos USB 2.0 (2)
10
Puerto de video DB-15
11
Unidad de DVD SATA (opcional)
12–17
Ranuras 0 a 5 de unidades de almacenamiento (desde abajo hacia arriba)

Elementos del panel posterior

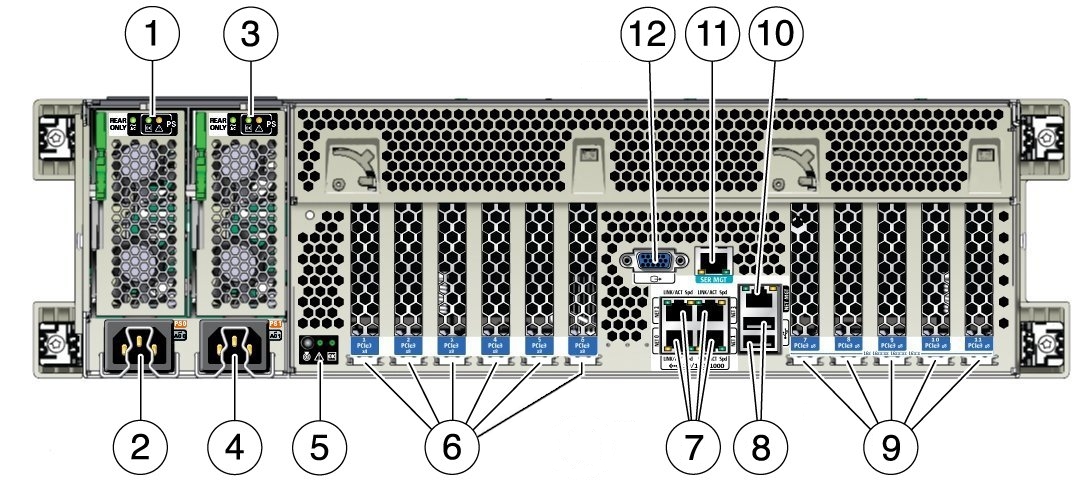

En la siguiente figura, se muestra el panel posterior de Oracle Server X5-4 y se describen sus componentes.

image:Gráfico que muestra el panel posterior con referencias numeradas para los distintos indicadores LED y conectores.
Referencia
Descripción
1
Panel de indicadores de unidad fuente de alimentación (PSU) 0
2
Toma de CA de fuente de alimentación 0
3
Panel de indicadores de fuente de alimentación 1
4
Toma de CA de fuente de alimentación 1
5
Panel de indicadores de estado del sistema
6
Ranuras 1 a 6 de tarjetas PCIe
7
Puertos de red (NET) 10 GbE: NET0–NET3
8
Puertos USB 2.0 (2)
9
Ranuras 7 a 11 de tarjetas PCIe
10
Puerto de gestión de red (NET MGT) del procesador de servicio (SP)
11
Puerto de gestión serie (SER MGT)/RJ-45
12
Puerto de video DB-15
