Instalación del organizador de cables

El organizador de cables (CMA) es un conjunto opcional que puede usar para conectar los cables del servidor en el bastidor.

  1. Desembale las piezas del CMA.
  2. Lleve el CMA a la parte posterior del rack del equipo y asegúrese de contar con espacio suficiente para trabajar en la parte posterior del servidor.
    Notas -  Las referencias a "izquierda" o "derecha" en este procedimiento suponen que está mirando la parte posterior del rack del equipo.

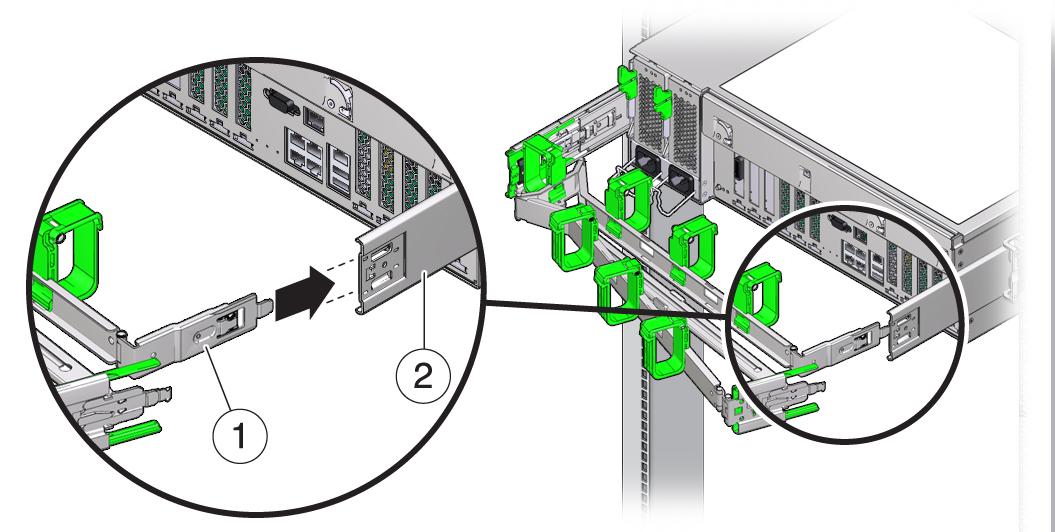

  3. Inserte el conector del soporte de montaje del CMA en la guía deslizante derecha hasta que el conector se acople en su lugar con un chasquido.
    image:Gráfico que muestra el soporte de montaje del CMA insertado en la parte posterior de la guía deslizante derecha.
    Referencia
    Descripción
    1
    Soporte de montaje del CMA
    2
    Guía deslizante derecha

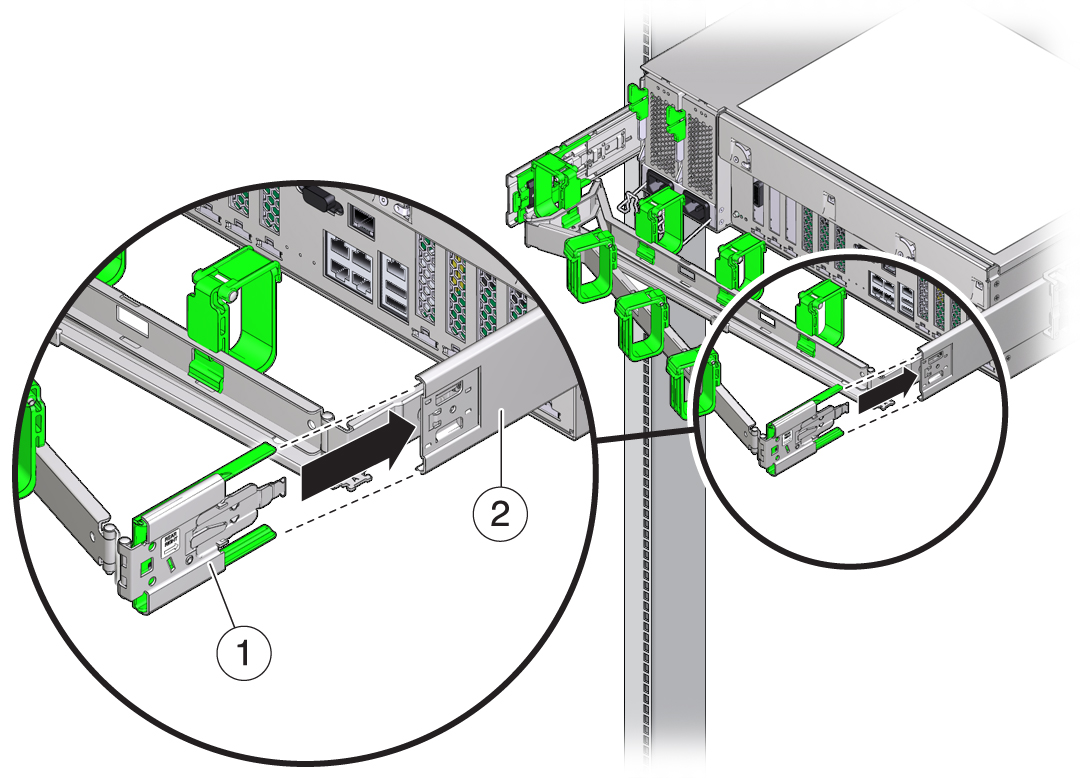

  4. Inserte el conector de la guía deslizante del organizador de cables derecho en el conjunto de la guía deslizante derecha hasta que el conector se acople en su sitio con un clic.
    image:Gráfico que muestra la inserción del conector de la guía deslizante del CMA en la parte posterior de la guía deslizante derecha.
    Referencia
    Descripción
    1
    Conector de la guía deslizante del organizador de cables
    2
    Guía deslizante derecha

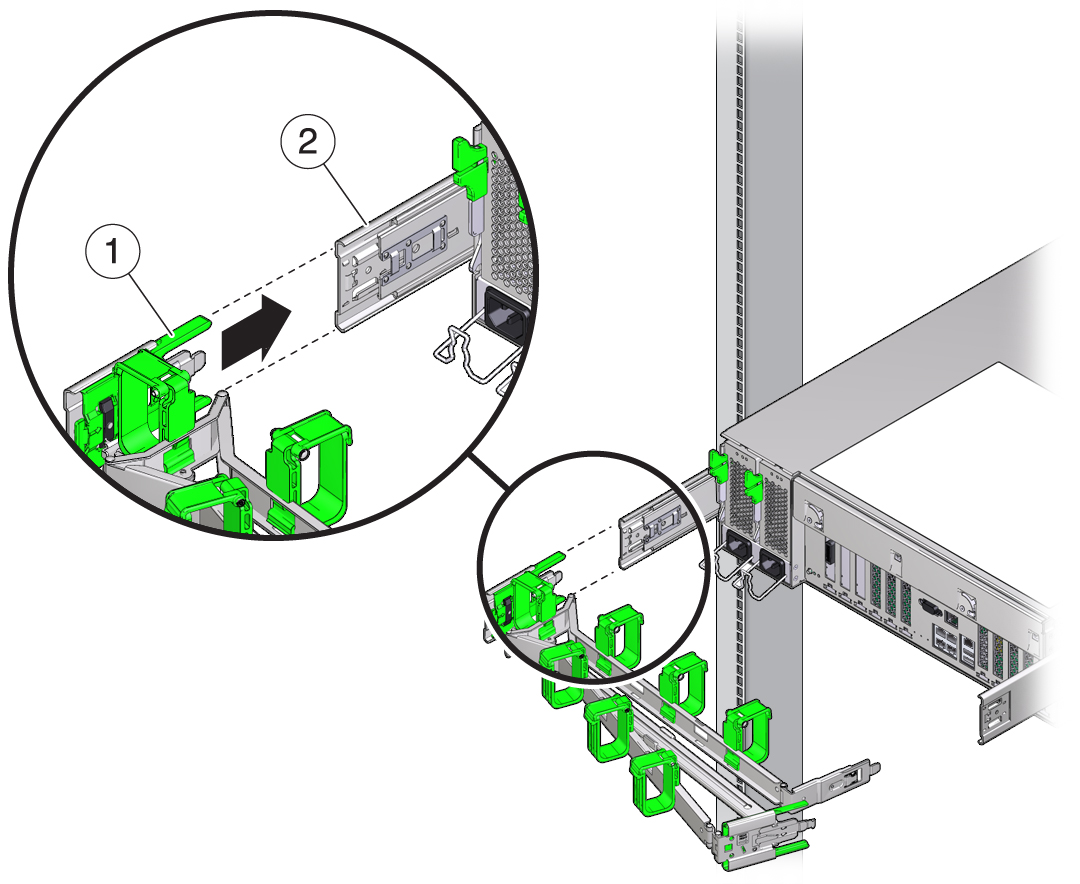

  5. Inserte el conector izquierdo de la guía deslizante del organizador de cables en el conjunto de la guía deslizante izquierda hasta que el conector se acople en su sitio con un chasquido.
    image:Gráfico que muestra la inserción del conector de la guía deslizante del CMA en la parte posterior de la guía deslizante izquierda.
    Referencia
    Descripción
    1
    Conector de la guía deslizante del organizador de cables
    2
    Guía deslizante izquierda
  6. Instale, sujete y dirija los cables al servidor.
    Notas -  Las instrucciones para instalar los cables del servidor se encuentran en Cabling the Server.

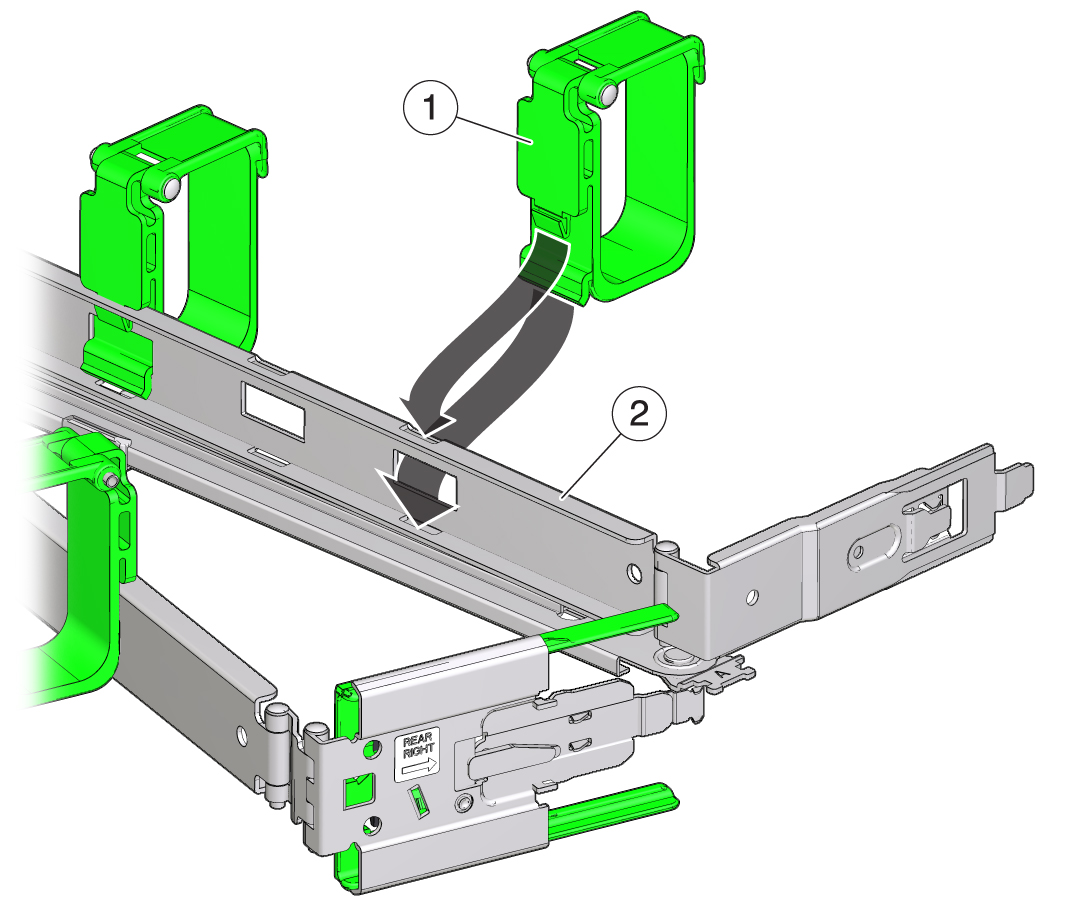

  7. Si es necesario, conecte las correas y los enganches de cables al CMA y presiónelas para colocarlas en su lugar a fin de fijar los cables.
    Notas -  Los enganches y las correas de cables están preinstalados en el CMA. Siga este paso si necesita volver a instalar los enganches y las correas de cables en el organizador de cables.

    Para obtener los mejores resultados, coloque tres correas de cables, espaciadas uniformemente, en el lado que mira hacia la parte posterior del CMA y tres correas de cables en el lado del CMA más próximo al servidor.


    image:Gráfico en el que se muestra cómo se enganchan las correas de cables al CMA.
    Referencia
    Descripción
    1
    Correa de cables del CMA
    2
    Organizador de cables (CMA)
