Conexión de los cables de alimentación

Idioma:

Utilice este procedimiento para conectar los cables de alimentación a las unidades de fuentes de alimentación de la parte posterior del servidor.

Antes de empezar

Asegúrese de que se cumplan todas las directrices y especificaciones físicas, eléctricas, ambientales y de ventilación antes de encender el servidor en el modo de energía en espera (consulte Server Specifications and Guidelines).

Verifique que la alimentación CA en las tomas de las fuentes de alimentación del servidor se encuentre dentro de las especificaciones del servidor.
Para obtener información sobre las especificaciones eléctricas, consulte Electrical Specifications.

Notas - Un sistema de dos CPU funciona con fuentes de baja tensión de 100 a 127 V CA o con fuentes de alta tensión de 200 a 240 V CA. Un sistema de cuatro CPU funciona solamente con fuentes de alta tensión de 200 a 240 V CA.

En la parte posterior del servidor, inserte los conectores de los dos cables de alimentación suministrados en las tomas de CA de las unidades de fuente de alimentación (PSU) y fije los cables con los sujetacables de la toma.

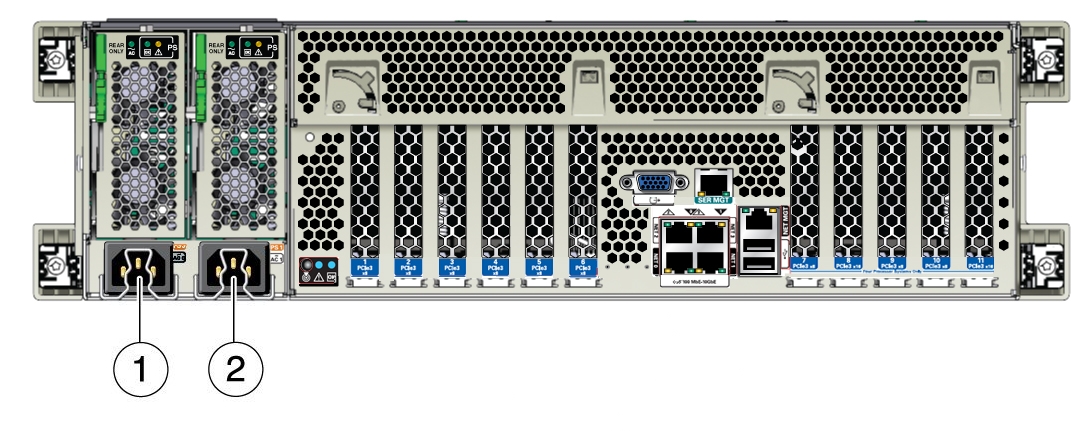

En la siguiente ilustración, las referencias 1 y 2 muestran la ubicación de las tomas de CA de las PSU. Las PSU se encuentran en el lado izquierdo del servidor y se designan de izquierda a derecha. La PSU del extremo izquierdo es PS0 (referencia 1), y la PSU del extremo derecho es PS1 (referencia 2).
Dirija los cables de CA por el rack y sujételos.
Asegúrese de que los cables no interfieran con el movimiento del servidor cuando este desliza hacia adentro o hacia afuera del rack.

Inserte los enchufes de los cables de alimentación en tomas eléctricas con alimentación.
Verifique el funcionamiento de las PSU.

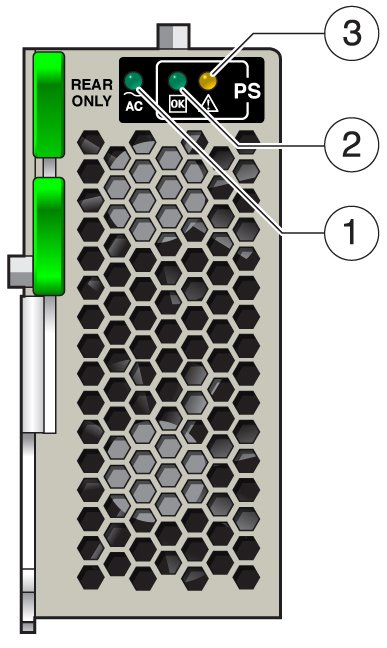

Como se muestra en la siguiente ilustración, la PSU tiene un panel con tres indicadores ordenados en una sola fila, de izquierda a derecha: el indicador verde de CA del extremo izquierdo (referencia 1), un indicador verde de estado de energía (referencia 2) y el indicador ámbar de acción de servicio requerida del extremo derecho (referencia 3).

Estos indicadores informan acerca del estado de la PSU de la siguiente manera:
- AC (CA): se enciende en color verde cuando la alimentación de CA de la toma se encuentra dentro de las especificaciones de la PSU. El indicador no se enciende si la alimentación suministrada es insuficiente.
- OK (indicador de estado): se enciende en color verde cuando la PSU funciona correctamente y suministra los voltajes necesarios (CA y CC) para el servidor.
- Acción de servicio requerida: se enciende en color ámbar cuando la PSU se encuentra en estado de fallo. El indicador de acción de servicio requerida del panel frontal del servidor también se enciende.
En la parte frontal del servidor, verifique que el servidor se esté iniciando en modo de energía en espera (consulte Standby Power Mode).
Notas - No pulse el botón de encendido. No encienda el servidor en este momento.
Verifique que los indicadores de color ámbar de acción de servicio requerida del panel frontal no estén iluminados.
Notas - Si los indicadores de acción de servicio requerida están iluminados, consulte la información sobre resolución de problemas en el Oracle Server X5-4 Service Manual.
