Fijación de conjuntos de guías deslizantes
Complete los procedimientos siguientes para fijar los conjuntos de guías deslizantes al rack.
Notas - Los conjuntos de guías deslizantes solo admiten racks con orificios cuadrados de 9,5 mm y orificios redondos M6. Todos los demás racks, incluidos los que tengan orificios de montaje de 7,2 mm, M5 o 10-32, no son compatibles. Consulte la documentación del rack para obtener información sobre el tamaño de los orificios de las guías.
Para fijar conjuntos de guías deslizantes al rack:
-
(Opcional) Si tiene que desplazar el bastidor con el servidor instalado, se recomienda que fije el conjunto de guías deslizantes con tornillos de montaje y tuercas prisioneras.
Consulte la tarjeta de información y descripción general del kit de montaje en rack con guías para obtener instrucciones sobre cómo insertar estas tuercas enjauladas. Esta tarjeta se incluye con el kit para rack.
- Coloque un conjunto de guías deslizantes en el rack de manera que el soporte delantero del conjunto se encuentre en el exterior del poste delantero del rack y el soporte posterior del conjunto de guías deslizantes, en el interior del poste posterior del rack.
-

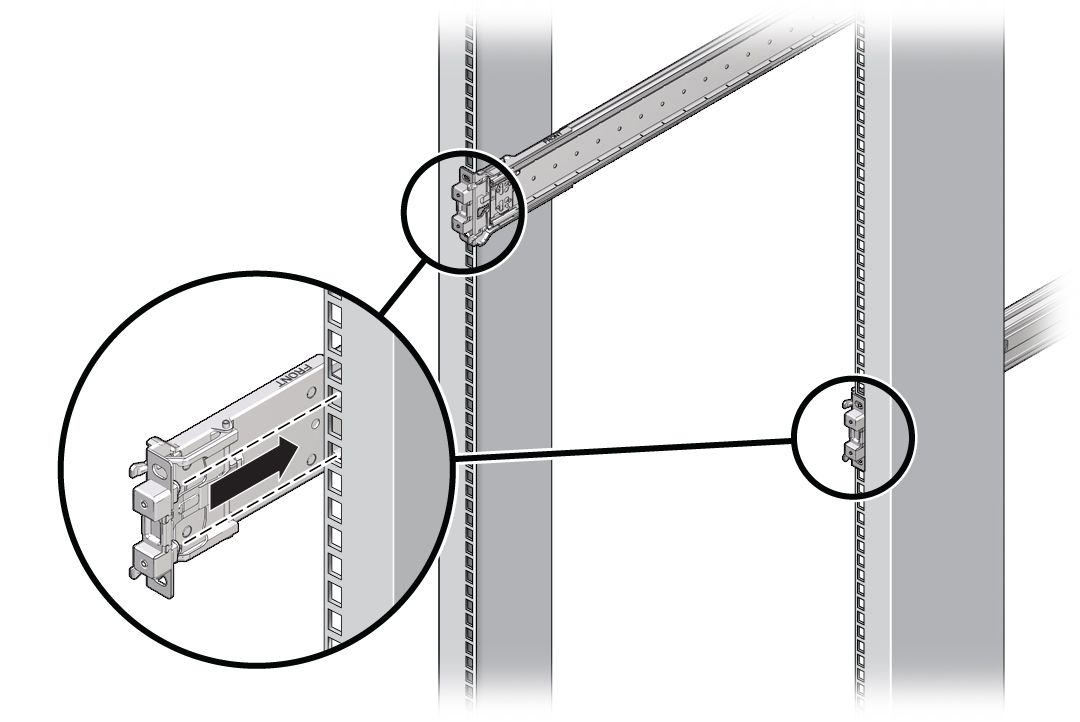

Alinee las clavijas de montaje del conjunto de guías deslizantes con los orificios de montaje del poste delantero y posterior del rack. A continuación, trabe el conjunto en su lugar empujándolo hacia la parte posterior del rack hasta que las clavijas de montaje se enganchen al rack.

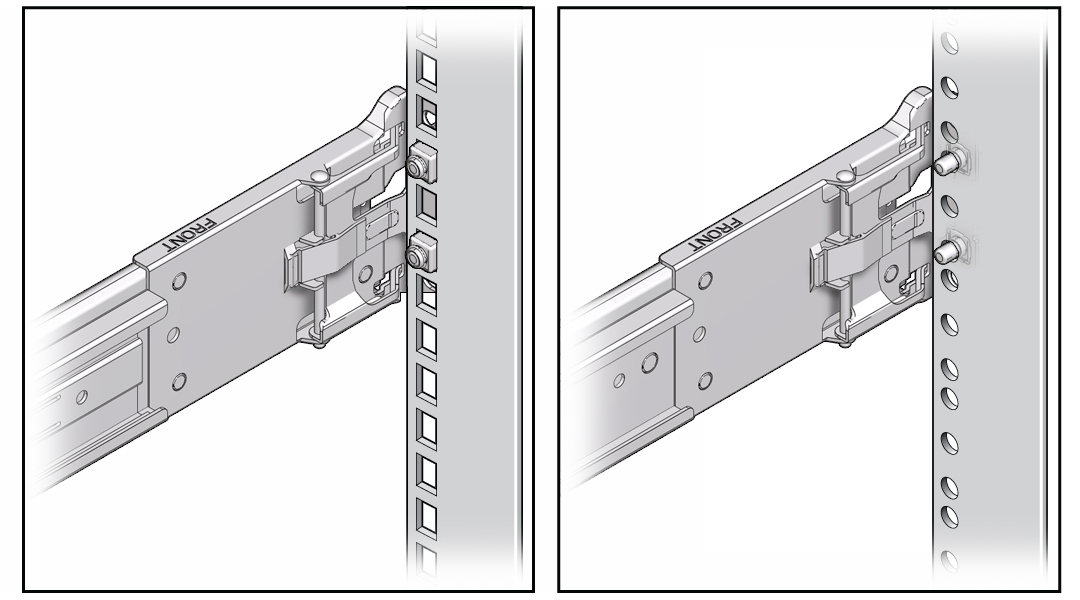

Notas - Las clavijas del conjunto deslizante admiten orificios de montaje cuadrados de 9,5 mm u orificios de montaje redondos M6. No se admite ningún otro tamaño de orificio de montaje.
-

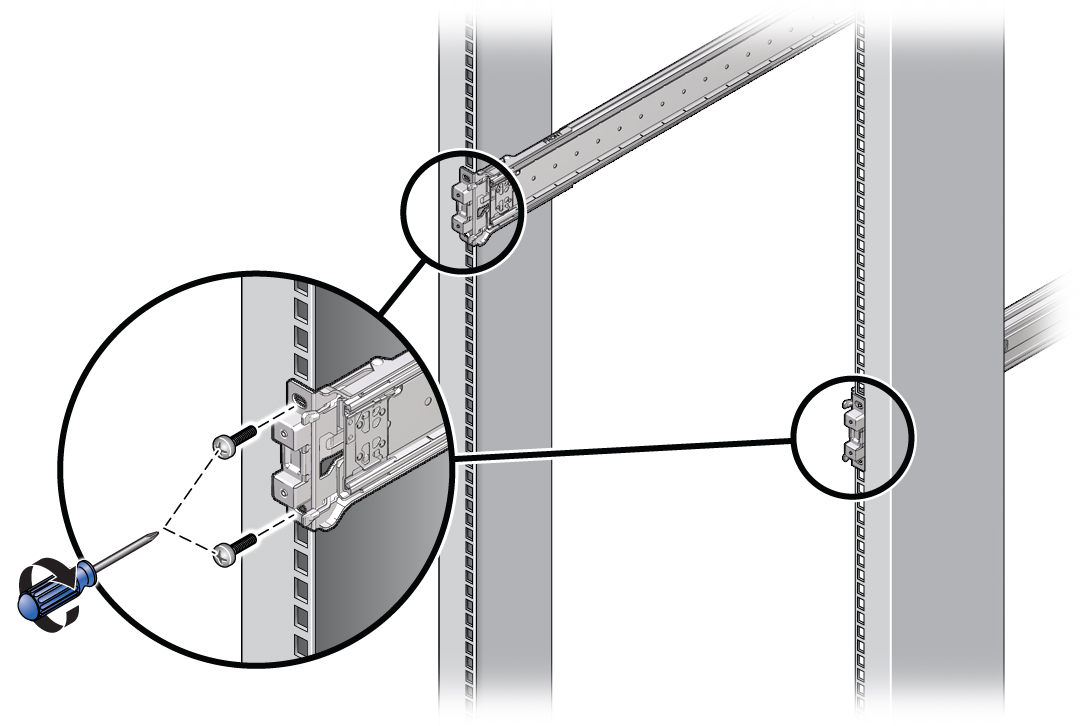

(Opcional) Si elige fijar el ensamblaje de guías deslizantes con tornillos de montaje y tuercas enjauladas, inserte los tornillos de montaje M6 a través de los soportes de guías deslizantes delanteros y posteriores y los postes del rack, y, a continuación, fíjelos con las tuercas enjauladas.
- Repita los pasos 2 a 4 para el resto de los conjuntos de guías deslizantes.
