Conexión de los cables del servidor

Idioma:

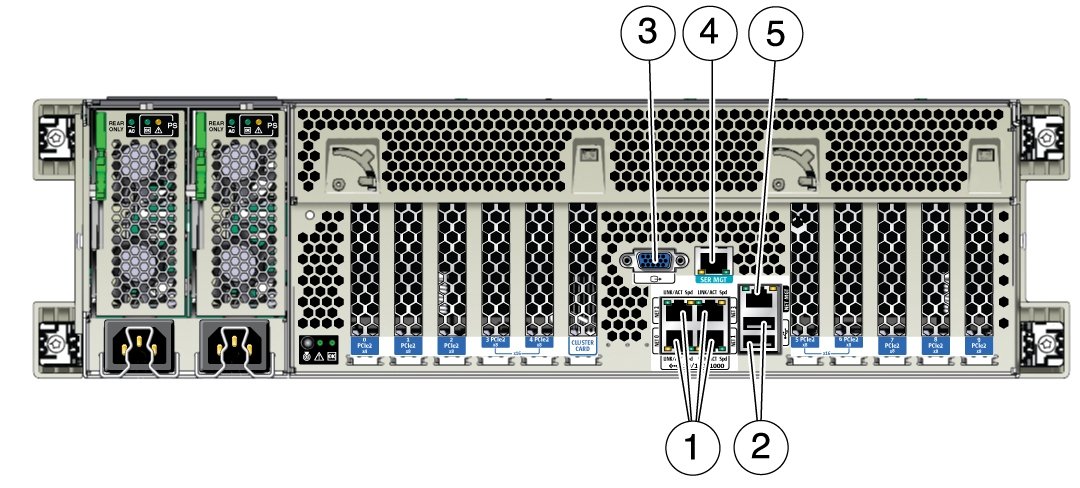

Después de instalar en servidor en el rack, conecte los cables a los puertos de gestión del servidor y la red. En la siguiente ilustración, se muestran las ubicaciones de los puertos del panel posterior del servidor.

image:Gráfico que muestra el panel posterior con referencias numeradas para los puertos estándar de datos y de red.

Referencia	Descripción
1	Puertos de red 10 GbE: NET0–NET3
2	Puertos USB 2.0 (2)
3	Puerto de video DB-15
4	Puerto serie de gestión del procesador de servicio (SER MGT)/RJ-45
5	Puerto Ethernet de gestión de red (NET MGT) del procesador de servicio (SP)

Para realizar una conexión directa de la consola KVM, conecte un mouse y un teclado a los puertos USB del servidor y un monitor al puerto de video DB-15.

Para realizar una conexión de gestión al procesador de servicio mediante una conexión serie directa o Ethernet, realice una de las siguientes acciones:
- Ethernet: Si planea acceder a la interfaz web o a la interfaz de línea de comandos de Oracle Integrated Lights Out Manager (ILOM) por medio de una conexión de red (red de gestión separada recomendada), conecte un cable Ethernet al puerto de gestión de red en el servidor etiquetado como NET MGT.
  Notas - El procesador de servicio (SP) utiliza el puerto NET MGT (fuera de banda) de forma predeterminada. O bien, puede configurar el SP para compartir uno de los cuatro puertos 10 GbE Ethernet del servidor. El SP solamente utiliza el puerto Ethernet configurado.
- Conexión de serie directa: si tiene previsto acceder a la interfaz de línea de comandos (CLI) de Oracle ILOM mediante el puerto de gestión serie, conecte un cable de módem nulo de serie desde el terminal, o desde el cliente que ejecuta el software de emulación de terminal, al puerto serie RJ-45 etiquetado como SER MGT.

Para obtener acceso a la red del servidor, conecte cables Ethernet a los puertos 10 Gigabit Ethernet.

Pasos siguientes

Vaya a Connect the Power Cords.
