固定器具の 7x20 への取り付け
次の手順を使用して、7420、7320、または 7120 コントローラに固定器具を取り付けます。
注 - 固定器具がスライドレールに入っている状態で出荷されている場合は、この手順を開始する前に固定器具を取り除く必要があります。スライドレール内側からの 7x20 固定器具の取り外しを参照してください。
-
固定器具をシャーシに合わせます。このとき、スライドレールロックがシャーシの前側になるようにし、固定器具のはめ込み用の穴をシャーシ側面の位置決め用ピンに合わせます。
次の図は、7120/7320 の固定器具の取り付け方法を示しています。
-

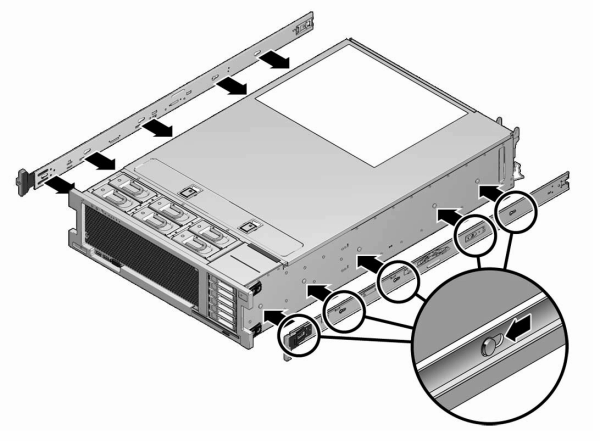

次の図は、7x20 固定器具の取り付け方法を示しています。
- シャーシの 4 つの位置決め用ピンの頭が固定器具の 4 つのはめ込み用の穴から突き出た状態で、固定器具の留め具がパチンとロックされるまで固定器具をシャーシの前方に引っ張ります。
- すべての固定ピンがシャーシにしっかり固定されていることを確認します。
- この手順を繰り返して、残りの固定器具をシャーシの反対側に設置します。
