Oracle Storage Drive Enclosure DE2-24
このセクションでは、DE2-24P および DE2-24C ディスクシェルフのフロントパネルと背面パネルのコンポーネントを紹介します。
DE2-24 ディスクシェルフ
Oracle Storage Drive Enclosure DE2-24P は、2.5 インチの SAS-2 ドライブを 24 台収容できる 2U シャーシです。大容量の HDD は信頼できるストレージを提供します。SSD は書き込み操作を高速化し、一部のコントローラについては読み取り最適化キャッシュ操作を提供します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。
図 9 DE2-24P のドライブの位置 (フロントビュー)
1 台のディスクシェルフあたり最大で 4 基の書き込み最適化ログ SSD がサポートされています。ログデバイス は、スロット 20、21、22、23 の順に装着する必要があります。
一部のコントローラでは、読み取り最適化キャッシュ SSD を DE2-24P ディスクシェルフに設置することもできます。スロット構成の詳細と最小のソフトウェア要件については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのディスクシェルフの構成を参照してください。

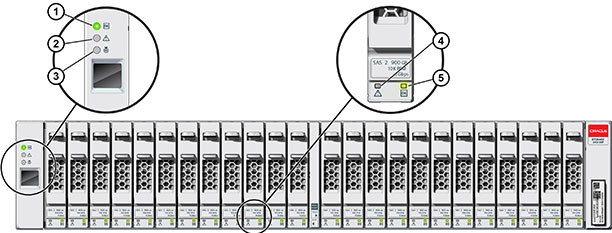

図 10 DE2-24P のステータスインジケータ (フロントビュー)
| |||||||||
図 11 DE2-24P の背面パネル
| ||||||
DE2-24C ディスクシェルフ
Oracle Storage Drive Enclosure DE2-24C は、3.5 インチの SAS-2 ドライブを 24 台収容できる 4U シャーシです。大容量の HDD は信頼できるストレージを提供します。SSD は書き込み操作を高速化し、一部のコントローラについては読み取り最適化キャッシュ操作を提供します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。
図 12 DE2-24C のドライブの位置 (フロントビュー)
1 台のディスクシェルフあたり最大で 4 基の書き込み最適化ログ SSD がサポートされています。ログデバイス は、スロット 20、21、22、23 の順に装着する必要があります。
一部のコントローラでは、読み取り最適化キャッシュ SSD を DE2-24C ディスクシェルフに設置することもできます。スロット構成の詳細と最小のソフトウェア要件については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのディスクシェルフの構成を参照してください。

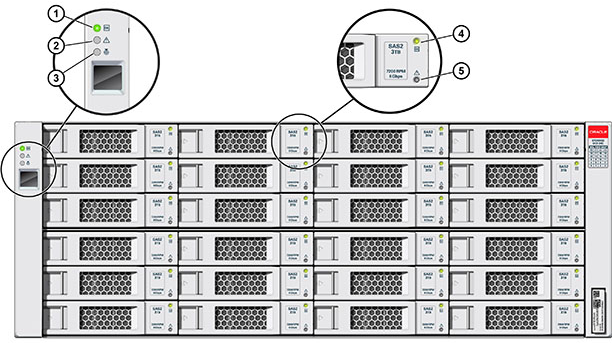

図 13 DE2-24C のステータスインジケータ (フロントビュー)
| |||||||||

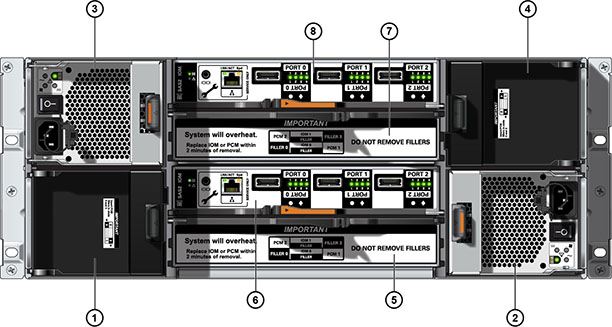

図 14 DE2-24C の背面パネル
| ||||||||||||
注 - 電源装置とフィラーパネルは必ず正しいスロットに装着してください。

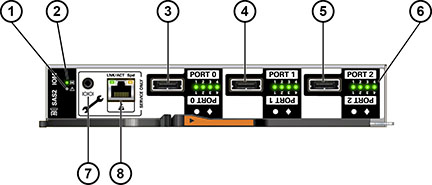

図 15 DE2 I/O モジュールのインジケータ
| ||||||||||||
ディスクシェルフ DE2-24C と DE2-24P は同じ I/O モジュールを使用します。
図 16 DE2 電源装置インジケータ
| ||||||||||||
ディスクシェルフ DE2-24C と DE2-24P は同じ電源装置を使用します。
