7420 コントローラの概要
このセクションでは、Oracle ZFS Storage 7420 コントローラの概要を示します。設置の手順については、7x20 コントローラの設置を参照してください。保守手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアルの7420 または 7320 コントローラの保守を参照してください。
7420 の物理仕様
7420 コントローラ 3U シャーシの寸法は、次のとおりです。
|
7420 の電気的仕様
次に、7420 コントローラの電気的仕様の一覧を示します。
注 - 一覧表示されている消費電力の数値は、電源の最大定格電力であり、アプライアンスの実際の消費電力量の定格ではありません。
入力
-
周波数: 50/60Hz
-
AC 動作範囲: 2 CPU の場合は 100 - 127 VAC および 2 または 4 CPU の場合は 200 - 240 VAC
-
最大電流 AC RMS: 12A @ 100 VAC / 12A @ 200 VAC
電力消費
-
最大消費電力: 1800 W
-
最大放熱量: 6143 BTU/hr
-
定格電圧・電流: 1837 VA @ 240 VAC、0.98 P.F
7420 の構成オプション
Sun ZFS Storage 7420 Appliance は、スタンドアロンのストレージコントローラまたは 2 つのストレージコントローラ (高可用性クラスタ構成の場合)、および 1 台から 36 台までのディスクシェルフで構成されます。次の表に、7420 の構成オプションを示します。
注 - 7420 コントローラを使用して 7420 M2 コントローラをクラスタ化することはできません。
|
サポートされる HDD および SSD に関する最新情報については、Oracle システムハンドブックを参照してください。
BUI の「保守」画面で製品 ID を参照するか、CLI の configuration version show コマンドを使用して、構成を識別できます。ブートドライブ上の物理的なラベルでも確認できます。
最新のコンポーネントの仕様については、http://oracle.com/zfsstorage を参照してください。
7420 フロントパネルのコンポーネント
図 36 7420 のフロントパネル
|
7420 M2 には、スロット 0 と 1 に 2 台の SAS-2 システムブートドライブがあり、ミラー化されたペアとして構成されています。4 台までの SAS-2 読み取りキャッシュ SSD を、スロット 2 から 5 まで順番に搭載できます。7420 M2 クラスタでは、各コントローラに搭載される SSD の数は異なっても構いません。
7420 コントローラには、スロット 0 と 1 に 2 台の SATA システムブートドライブがあり、ミラー化されたペアとして構成されています。オプションで、0 台、2 台、3 台、または 4 台の読み取りキャッシュ SSD をスロット 2 から 5 まで順番に搭載できます。7420 クラスタでは、両方のコントローラに取り付けられている SSD の数が一致している必要があります。
サポートされる HDD および SSD については、Oracle システムハンドブックを参照してください。

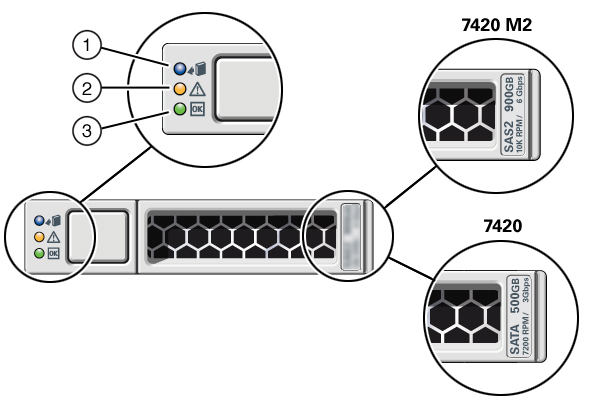

図 37 SAS-2 および SATA ブートドライブの LED
| ||||||
7420 背面パネルのコンポーネント
次の図に、コントローラの背面パネルを示します。基本構成の HBA は、この図には描かれていません。
PCIe カードの詳細については、Oracle ZFS Storage Appliance 顧客サービスマニュアルの7420 PCIe I/O カードを参照してください。
図 38 7420 コントローラの背面パネル
| ||||||||||||||||||
