ZS3-4 コントローラの概要

言語:

このセクションでは、Oracle ZFS Storage ZS3-4 コントローラの概要を示します。設置の手順については、ZS4-4 または ZS3-4 コントローラの設置を参照してください。保守手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのZS3-4 コントローラの保守を参照してください。

ZS3-4 の電気仕様

次に、ZS3-4 コントローラの電気的仕様の一覧を示します。

注 - 一覧表示されている消費電力の数値は、電源の最大定格電力の数値です。数値はアプライアンスの実際の電力消費量の定格ではありません。

入力

周波数: 50/60Hz
AC 動作範囲: 200 から 240 VAC
最大電流 AC RMS: 12A @ 200 VAC

電力消費

最大消費電力: 1800 W
最大放熱量: 6143 BTU/hr
定格電圧・電流: 1837 VA @ 240 VAC、0.98 P.F

ZS3-4 の構成オプション

ZS3-4 コントローラを単一のコントローラ、または 2 つのコントローラとして構成して、高可用性クラスタ構成を作成できます。次の表に、構成オプションを示します。

CPU	メモリー	Readzilla	ブートドライブ	HBA
4x10 コア、2.40GHz	1T バイト (16G バイト DIMM)	SSD 4 台	HDD 2 台	4 ポート (4X4) SAS-2 6Gb/s (外部)

最新のコンポーネントの仕様については、http://oracle.com/zfsstorage を参照してください。

ZS3-4 フロントパネルのコンポーネント

図 30 ZS3-4 のフロントパネル

図の凡例
1 ロケータ LED およびボタン (白色)	2 保守要求 LED (オレンジ色)	3 電源/OK LED (緑色)
4 電源ボタン	5 サービスプロセッサ (SP) OK LED (緑色)	6 ファン/CPU/メモリー保守要求 LED
7 電源装置 (PS) の保守要求 LED	8 過熱警告 LED	9 USB 2.0 コネクタ
10 DB-15 ビデオコネクタ	11 ブートドライブ 0 (必須)	12 ブートドライブ 1 (必須)
13 ソリッドステートドライブ 2 (オプション)	14 ソリッドステートドライブ 3 (オプション)	15 ソリッドステートドライブ 4 (オプション)
16 ソリッドステートドライブ 5 (オプション)

ZS3-4 コントローラには、スロット 0 と 1 に 2 台の SAS-2 システムブートドライブがあり、ミラー化されたペアとして構成されています。4 台までの SAS-2 読み取りキャッシュ SSD を、スロット 2 から 5 まで順番に搭載できます。サポートされる HDD および SSD については、Oracle システムハンドブックを参照してください。

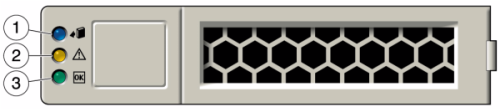

図 31 システムブートドライブ LED

図の凡例
1 取り外し可能 (青色)	2 保守アクション要求 (オレンジ色)	3 OK/アクティビティー (緑色)

ZS3-4 背面パネルのコンポーネント

次の図に、ZS3-4 コントローラの背面パネルを示します。基本構成の HBA は、この図には描かれていません。

PCIe カードの詳細については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのZS3-4 PCIe I/O カードを参照してください。

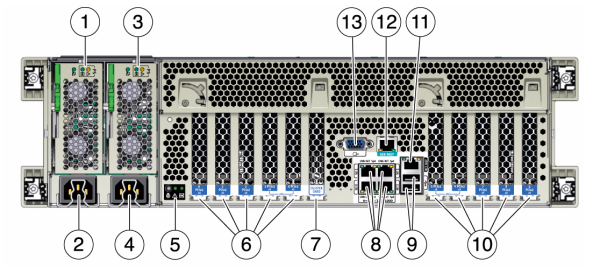

図 32 ZS3-4 背面パネルのコンポーネント

図の凡例
1 電源ユニット 0 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色	2 電源ユニット 0 の AC 電源差し込み口	3 電源ユニット 1 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色
4 電源ユニット 1 の AC 電源差し込み口	5 システムステータス LED、電源オン: 緑色、注意: オレンジ色、位置特定: 白色	6 PCIe スロット 0 - 4
7 クラスタカードスロット	8 ネットワーク (NET) 10/100/1000 ポート: NET 0-NET 3	9 USB 2.0 ポート
10 PCIe スロット 5 - 9	11 ネットワーク管理 (NET MGT) 10/100 BASE-T Ethernet ポート	12 シリアル管理 (SER MGT) ポート
13 DB-15 ビデオコネクタ

Ethernet ポート - ZS3-4 のマザーボードには、10/100/1000 Mbps で動作する 4 つの RJ-45 ギガビット Ethernet コネクタ (NET 0、NET 1、NET 2、NET 3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。
ネットワーク管理ポート - ネットワーク管理コネクタ (NET MGT) は RJ-45 10/100 BASE-T Ethernet ポートで、SP コンソールへの LAN インタフェースを提供します。
シリアル管理ポート - シリアル管理コネクタ (SER MGT) は RJ-45 コネクタで、SP コンソールへの端末接続を提供します。
HBA ポート - ZS3-4 に取り付けられている 4x4 SAS-2 HBA は、外部 DE2 および Sun Disk Shelf への接続を提供します。HBA ポートは、上から下に 3 - 0 と番号付けされています。
