7120 コントローラの概要

このセクションでは、Oracle ZFS Storage 7120 コントローラの概要を示します。設置の手順については、7x20 コントローラの設置を参照してください。保守手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアルを参照してください。

7120 の物理仕様

7120 コントローラ 2U シャーシの寸法は、次のとおりです。

寸法 測定値 寸法 測定値 高さ 87.6 mm/3.45 インチ 奥行 765.25 mm/30.13 インチ 幅 436.8 mm/17.2 インチ 重量 29.54 kg/65 ポンド

最新のコンポーネントの仕様については、https://www.oracle.com/storage/nas/index.html を参照してください。

7120 の電気的仕様

次に、7120 の電気的仕様の一覧を示します。一覧表示されている消費電力の数値は、電源の最大定格電力の数値です。数値はアプライアンスの実際の電力消費量の定格ではありません。

コネクタ

• 110 から 220v 電源で動作する C13 コネクタ 2 個

入力

• 周波数: 50/60Hz

• 公称電圧範囲: 100 から 120/200 から 240 VAC

• 最大電流 AC RMS: 13.8A @ 100 VAC

• AC 動作範囲: 90 から 264 VAC

出力

• 3.3 VDC STBY: 3.0A

• +12 VDC: 86.7A

電力消費

• 最大消費電力: 1235.3 W

• 最大放熱量: 4212 BTU/hr

• 定格電圧・電流: 1261 VA @ 240 VAC, 0.98P.F.

7120 フロントパネルのコンポーネント

次の図と番号はフロントパネルとドライブ位置を示しています。Logzilla 3.5 インチ SSD はスロット 3 に装着されますが、内蔵 Sun Aura フラッシュ HBA Logzilla で構成されたコントローラではサポートされていません。

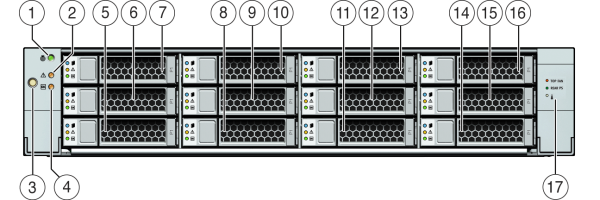

図 42  7120 コントローラのフロントパネル

図の凡例 1 ロケータ LED/ボタン (白色) 2 保守アクション要求 LED (オレンジ色) 3 電源ボタン 4 電源/OK LED (緑色) 5 HDD 0 6 HDD 1 7 HDD 2 8 HDD または SSD 3 9 HDD 4 10 HDD 5 11 HDD 6 12 HDD 7 13 HDD 8 14 HDD 9 15 HDD 10 16 HDD 11 17 ドライブマップ

7120 背面パネルのコンポーネント

次の図と番号は背面パネルを示しています。

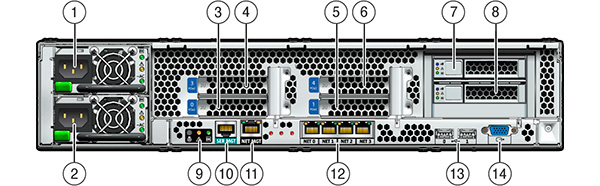

図 43  7120 コントローラの背面パネル

図の凡例 1 電源ユニット 1 2 電源ユニット 0 3 PCIe 0 4 PCIe 3 5 PCIe 1 6 PCIe 4 7 ブート HDD 1 8 ブート HDD 0 9 背面パネルシステムステータス LED 10 シリアル管理ポート 11 ネットワーク管理ポート 12 ギガビット Ethernet ポート NET 0、1、2、3 13 USB 2.0 ポート (0、1) 14 HD15 ビデオポート

7120 コントローラには、次のポートがあります。

• Ethernet ポート - マザーボードには、10/100/1000 Mbps で動作する 4 つの RJ-45 ギガビット Ethernet ポート (NET 0、NET 1、NET 2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。

• ネットワーク管理ポート - ネットワーク管理コネクタ (NET MGT) は RJ-45 ポートで、SP コンソールへの代替の端末インタフェースを提供します。



• シリアル管理ポート - シリアル管理コネクタ (SER MGT) は RJ-45 ポートで、SP コンソールへの端末接続を提供します。
