7320 コントローラの概要
このセクションでは、Oracle ZFS Storage 7320 コントローラの概要を示します。設置の手順については、7x20 コントローラの設置を参照してください。保守手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアルの7420 または 7320 コントローラの保守を参照してください。
7320 の電気的仕様
次に、 7320 コントローラの電気的仕様の一覧を示します。
注 - 一覧表示されている消費電力の数値は、電源の最大定格電力の数値です。数値はアプライアンスの実際の電力消費量の定格ではありません。
コネクタ
-
110 から 220v 電源で動作する C13 コネクタ 2 個
入力
-
周波数: 50/60Hz
-
公称電圧範囲: 100 から 120/200 から 240 VAC
-
最大電流 AC RMS: 9.0 A 最大
-
AC 動作範囲: 90 から 264 VAC
出力
-
3.3 VDC STBY: 3.6A
-
+12 VDC: 62.3A
電力消費
-
最大消費電力: 873 W
-
最大放熱量: 2977 BTU/hr
-
定格電圧・電流: 891 VA @ 240 VAC, 0.98P.F.
7320 の基本構成
7320 コントローラの基本構成オプションは次のとおりです。
-
単一またはクラスタ
-
24G バイトまたは 96G バイト RAM
-
2x2.4GHz クワッドコアプロセッサ
-
1 つの外部 SAS HBA
-
4 つの 10/100/1000 Ethernet ポート
7320 フロントパネルのコンポーネント

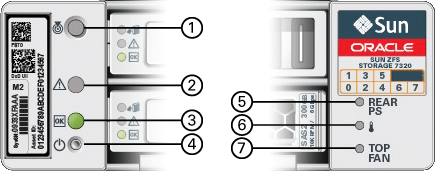

次の図と番号はフロントパネルの LED を示しています。
図 39 7320 コントローラのフロントパネル
| ||||||||||||
次の図と番号は 7320 のフロントパネルのドライブ位置を示しています。オペレーティングシステムを格納するミラー化された 2 つのハードディスクドライブ (HDD) は、スロット 0 および 1 にあります。読み取りキャッシュを格納する最大 4 つの SSD (Readzilla SSD) が、スロット 2 から 5 までに順番に搭載されます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。
図 40 7320 のフロントパネルのドライブの位置
|
7320 背面パネルのコンポーネント

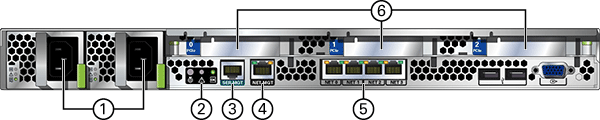

次の図は、7320 ストレージコントローラの背面パネルです。Sun 375-3609 はスロット 2 に属し、ほかのスロットに設置できず、オプションとして別のスロットが提供されていません。
PCIe カードの詳細については、Oracle ZFS Storage Appliance 顧客サービスマニュアルの7320 の構成オプションを参照してください。
図 41 7320 コントローラの背面パネル
| |||||||||
7320 コントローラには、次のポートがあります。
-
Ethernet ポート - マザーボードには、10/100/1000 Mbps で動作する 4 つの RJ-45 ギガビット Ethernet ポート (NET 0、NET 1、NET 2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。
-
ネットワーク管理ポート - ネットワーク管理コネクタ (NET MGT) は RJ-45 10/100 BASE-T Ethernet ポートで、SP コンソールへの代替の端末インタフェースを提供します。
-
シリアル管理ポート - シリアル管理コネクタ (SERIAL MGT) は RJ-45 コネクタで、SP コンソールへの端末接続です。
