Sun Disk Shelf
Sun ディスクシェルフは、3.5 インチの SAS-2 ドライブを 24 台収容できる 4U シャーシです。SSD は書き込み操作の高速化を実現し、大容量の HDD は信頼できるストレージを実現します。このディスクシェルフは、デュアルの冗長な SAS インタフェースモジュール (SIM) ボードとファンモジュール付きデュアル電源装置を備えています。

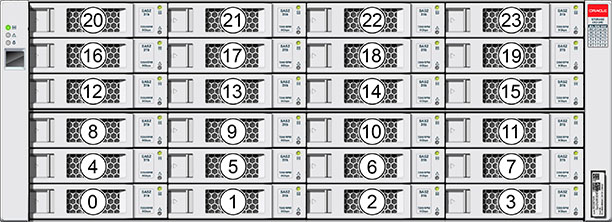

図 17 Sun Disk Shelf のドライブの位置 (フロントビュー)
読み取りキャッシュデバイスを、Sun Disk Shelf に取り付けることはできません。

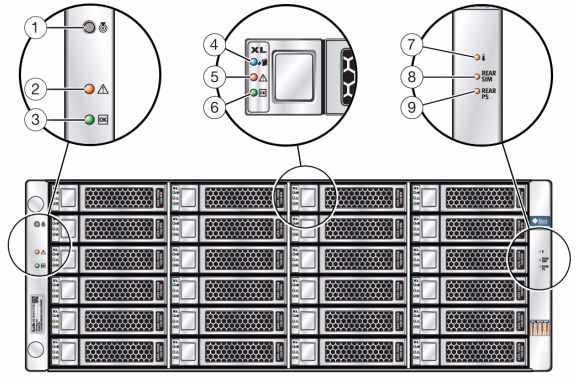

図 18 Sun Disk Shelf のステータスインジケータ (フロントビュー)
|
|
1 位置特定ボタンおよびインジケータ
|
2 システム障害インジケータ
|
3 システム電源インジケータ
|
|
4 ディスク取り外し準備完了インジケータ
|
5 ディスク障害インジケータ
|
6 ディスクアクティビティーインジケータ
|
|
7 過熱警告インジケータ
|
8 SIM ボード障害インジケータ
|
9 電源障害インジケータ
|
|

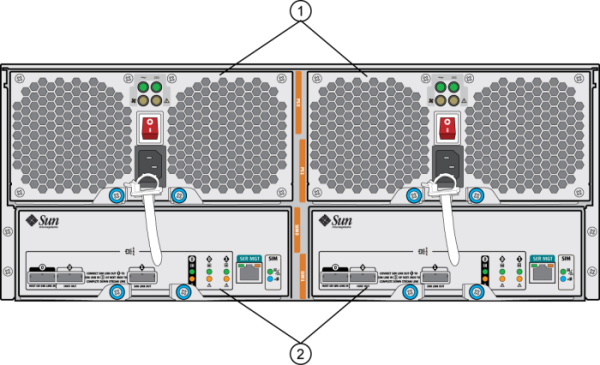

図 19 Sun Disk Shelf の背面パネル
|
|
1 組み込みファン付き電源装置。電源装置 0 が左、電源装置 1 が右です。
|
2 取り外し可能 SAS インタフェースモジュール (SIM) ボード。SIM 0 が左、SIM 1 が右です。
|
|

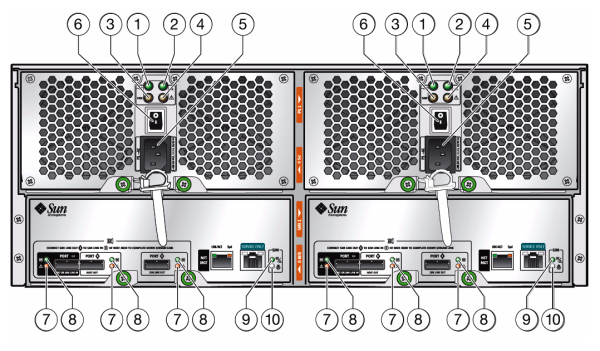

図 20 Sun Disk Shelf SIM ボードのインジケータ
|
|
1 AC 電源インジケータ
|
2 DC 電源インジケータ
|
3 ファン障害インジケータ
|
|
4 電源障害インジケータ
|
5 汎用の電源コネクタ
|
6 電源スイッチ
|
|
7 ポート障害インジケータ
|
8 ポート OK インジケータ
|
9 SIM ボード OK インジケータ (緑色)/SIM ボード障害インジケータ (オレンジ色)
|
|
10 SIM 位置特定インジケータ
|
|
|
|

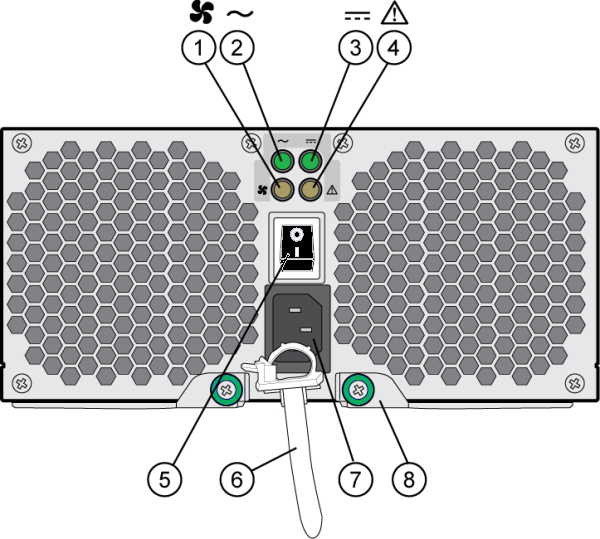

図 21 Sun Disk Shelf の電源およびファンモジュールインジケータ
|
|
1 冷却ファンステータスインジケータ
|
2 AC 電源ステータスインジケータ
|
3 DC 電源ステータスインジケータ
|
|
4 電源ステータスインジケータ
|
5 電源オン/オフスイッチ
|
6 電源コードの結束帯
|
|
7 汎用の電源入力コネクタ
|
8 右取り出しアームおよび脱落防止機構付きねじ
|
|
|
