ZS5-4 コントローラの概要

このセクションでは、Oracle ZFS Storage ZS5-4 コントローラの概要を示します。設置の手順については、ZS5-4 コントローラの設置を参照してください。保守手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアルのZS5-4 コントローラの保守を参照してください。

最新のコンポーネントの仕様については、http://oracle.com/zfsstorage を参照してください。

ZS5-4 の物理仕様

ZS5-4 コントローラシャーシの寸法は、次のとおりです。

寸法 測定値 寸法 測定値 高さ 5.1 インチ/129.9 mm 奥行 28.8 インチ/732.0 mm 幅 17.2 インチ/436.5 mm 重量 (最大) 88 ポンド/40 kg

ZS5-4 の電気仕様

ZS5-4 コントローラには、背面からアクセス可能な N+N の冗長性を備えたホットスワップ対応の電源装置が 2 個搭載されています。総消費電力について理解するには、http://www.oracle.com/goto/powercalculators にある Oracle のオンライン消費電力計算機能を使用します。

パラメータ AC 電源装置 公称入力周波数 50/60 Hz 動作入力電圧範囲 200-240 VAC 定格入力電流 10 A @ 200 - 240 VAC 最大消費電力 200 W 最大熱出力 6824 BTU/時

ZS5-4 の音響ノイズの放出

ISO 9296 で規定されている要件に準拠し、本製品の作業環境における騒音レベルは 75 dBA 未満です (バイスタンダ位置、最大周囲ノイズ)。

ZS5-4 構成オプション

ZS5-4 には 1 台または 2 台のコントローラと 1 台から 48 台のディスクシェルフが組み込まれています。各コントローラには 11 個の PCle Gen3 スロットがあります。各コントローラには、2 個のシステムディスクを収容する 6 個の 2.5 インチディスクスロットがあります。読み取りキャッシュ装置がディスクシェルフに取り付けられているため、残りの 4 個のスロットには固定フィラーパネルが付いています。次の表に、構成オプションを示します。

CPU メモリー システムディスク PCIe スロット HBA 4x18 コア、2.6 GHz 1536G バイト 2x2.5 インチ SAS-3 4 つが専用、7 つ使用可能 4 ポート (4x4) SAS-3 12 Gb/s (外部) 4 ポート (4x4) SAS-2 6 Gb/s (外部)

コンポーネントの最新の仕様は https://www.oracle.com/storage/nas/index.html にあります。

ZS5-4 フロントパネルのコンポーネント

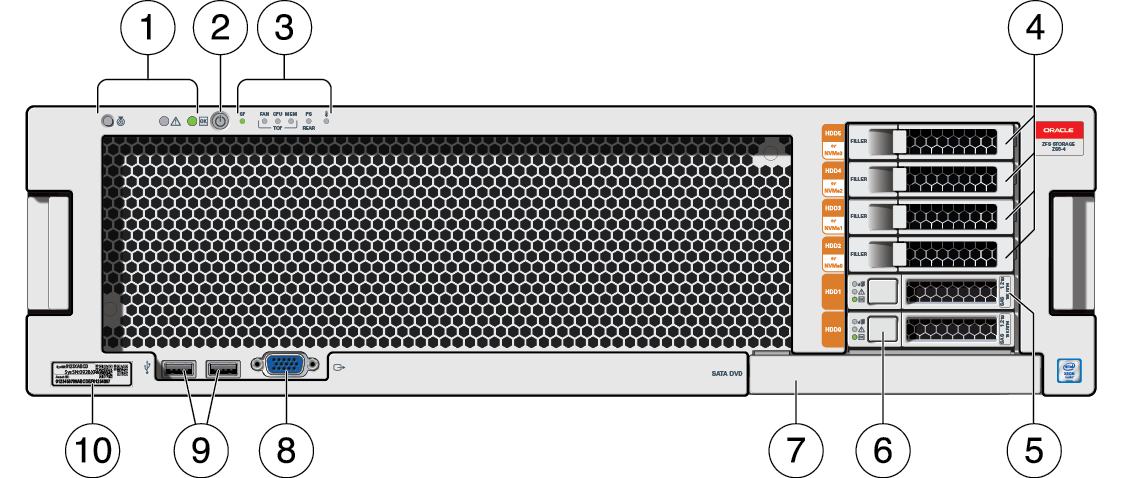

次の図に、ZS5-4 コントローラのドライブスロットおよびフロントパネルコンポーネントを示します。

図 22  ZS5-4 のフロントパネル

1 LED (左から右に向かって) ロケータ 保守アクション要求 電源/OK 2 電源ボタン 3 警告インジケータ (左から右に向かって) サービスプロセッサ (SP) OK/障害 ファン/CPU/メモリー保守アクション要求 電源装置 (PS) 保守アクション要求 過熱警告 4 固定 HDD フィラーパネル 5 システムディスク 1 6 システムディスク 0 7 DVD フィラーパネル 8 DB-15 VGA ポート 9 USB 2.0 ポート x 2 10 RFID タグ

ZS5-4 背面パネルのコンポーネント

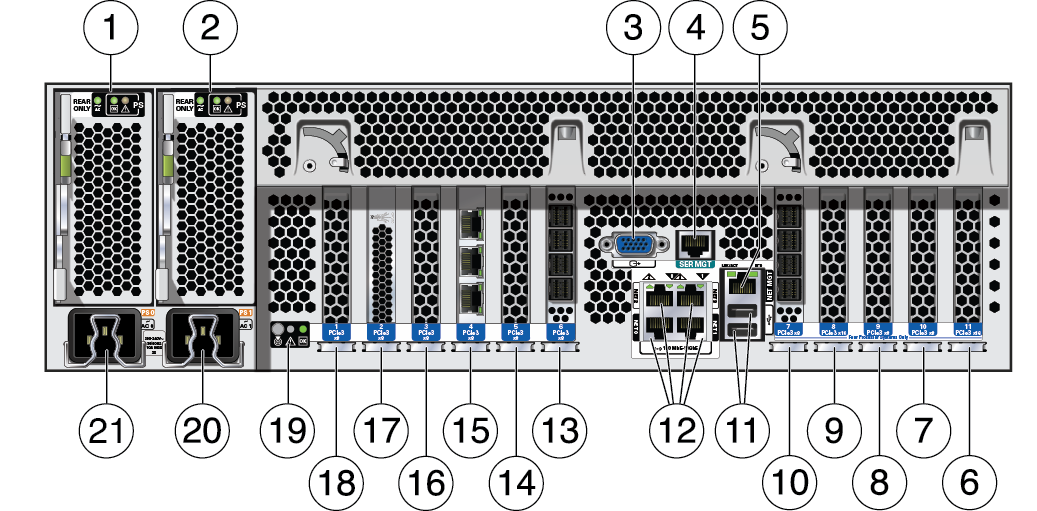

ZS5-4 コントローラの PCIe スロットおよび背面パネルコンポーネントを次の図に示します。

図 23  ZS5-4 の背面パネル

1 電源ユニット (PSU) 0 2 PSU 1 3 DB-15 VGA ポート 4 SER MGT ポート 5 サービスプロセッサ (SP) NET MGT ポート 6 1 番目の PCle (スロット 11) 7 5 番目の PCIe (スロット 10) 8 3 番目の 4x4 SAS HBA または 7 番目の PCIe (スロット 9) 9 2 番目の PCIe (スロット 8) 10 4X4 SAS HBA (スロット 7) 11 USB 2.0 ポート x 2 12 ネットワーク (NET) 10 Gb Ethernet ポート、NET 0 - NET 3 13 4X4 SAS HBA (スロット 6) 14 3 番目の PCIe (スロット 5) 15 クラスタインタフェースカード (スロット 4) 16 4 番目の 4X4 SAS HBA または 6 番目の PCIe (スロット 3) 17 内部 SAS-3 HBA (スロット 2) 18 4 番目の PCIe (スロット 1) 19 システムステータス LED (左から右に向かって) 電源/OK (緑色) 注意 (オレンジ色) 位置特定 (白色) 20 PSU 1 AC 電源差し込み口 21 PSU 0 AC 電源差し込み口

クラスタインタフェースカードの互換性 - ZS5-4 コントローラにはバージョン 3 のクラスタインタフェースカードが含まれており、バージョン 2 との互換性はありません。

クラスタを形成するためにケーブルを接続する方法については、Oracle ZFS Storage Appliance 配線ガイド、クラスタケーブルの接続を参照してください。
