7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 5 基)

次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

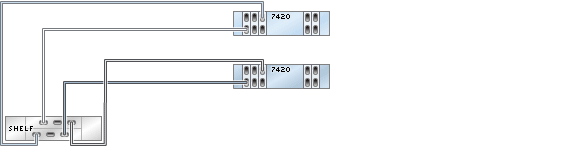

図 358  1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

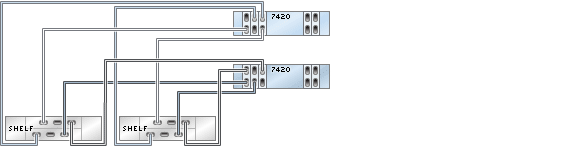

図 359  2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

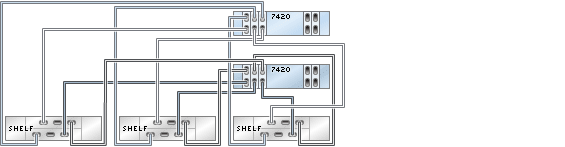

図 360  3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 361  4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 362  5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 363  5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 364  5 つのチェーン内で DE2-24 ディスクシェルフ 30 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 30 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 365  1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
