ZS5-4 スタンドアロンから DE3-24 ディスクシェルフ (HBA 2 基)

次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS5-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 3  1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラ

image:1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラを示す図

図 4  2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラ

image:2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラを示す図

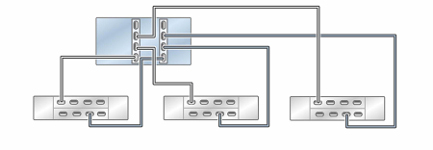

図 5  3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラ

image:3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するスタンドアロン ZS5-4 コントローラを示す図

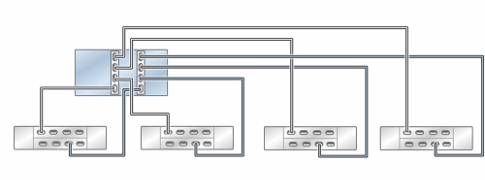

図 6  4 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラ

image:3 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラを示す図

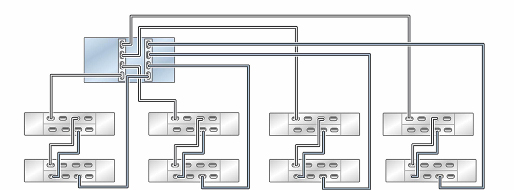

図 7  4 つのチェーン内で DE3-24 ディスクシェルフ 8 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラ

image:4 つのチェーン内で DE3-24 ディスクシェルフ 8 台に接続された HBA 2 基を搭載するスタンドアロン ZS5-4 コントローラを示す図

図 8  1 つのチェーン内の複数のディスクシェルフ

image:同じチェーン内の複数の DE3 を示す図。
