ZS3-2 クラスタ化から DE2-24 ディスクシェルフ (HBA 2 基)

次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS3-2 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

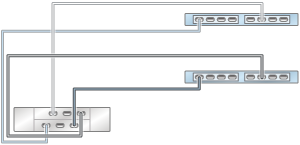

図 242  1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するクラスタ化 ZS3-2 コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載する ZS3-2 クラスタ化コントローラを示す図

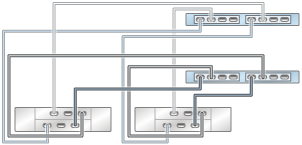

図 243  2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するクラスタ化 ZS3-2 コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載する ZS3-2 クラスタ化コントローラを示す図

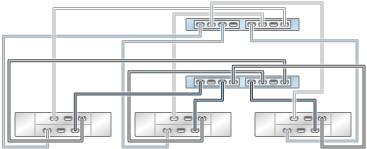

図 244  3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載するクラスタ化 ZS3-2 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載する ZS3-2 クラスタ化コントローラを示す図

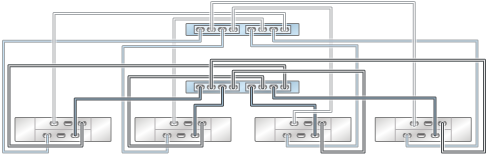

図 245  4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するクラスタ化 ZS3-2 コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載する ZS3-2 クラスタ化コントローラを示す図

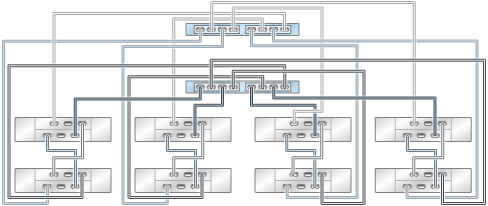

図 246  4 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 2 基を搭載するクラスタ化 ZS3-2 コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 2 基を搭載する ZS3-2 クラスタ化コントローラを示す図

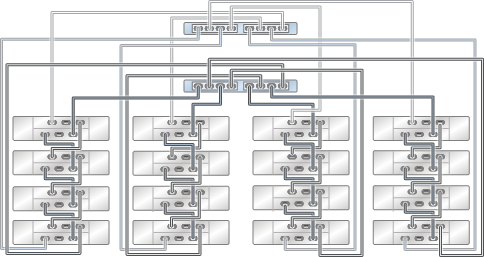

図 247  4 つのチェーン内で DE2-24 ディスクシェルフ 16 台に接続された HBA 2 基を搭載するクラスタ化 ZS3-2 コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 16 台に接続された HBA 2 基を搭載する ZS3-2 クラスタ化コントローラを示す図

図 248  1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
