ZS5-2 クラスタ化から DE2-24 ディスクシェルフ (HBA 2 基)
次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS5-2 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
注 - HBA ポートの位置については、Oracle ZFS Storage Appliance 顧客サービスマニュアルに記載された ZS5-2 コントローラのハードウェア概要のセクションを参照してください。

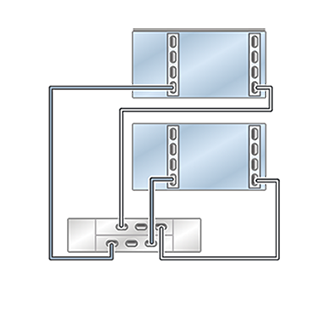

図 173 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ

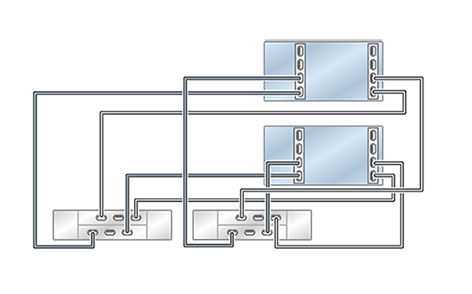

図 174 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ

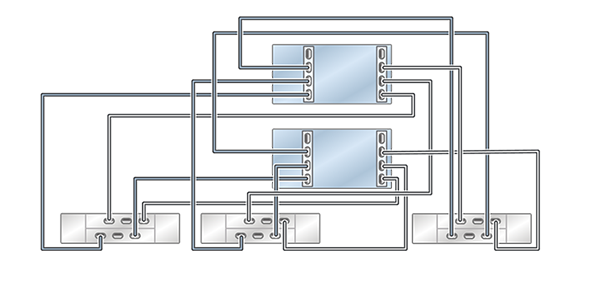

図 175 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ

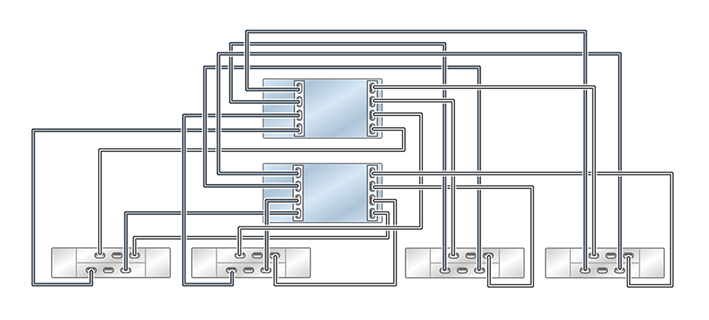

図 176 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ

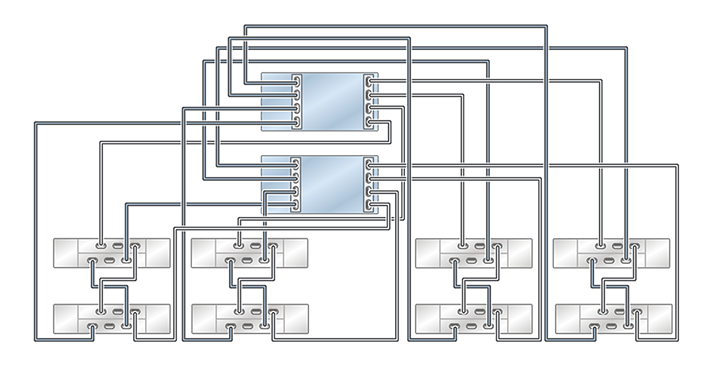

図 177 4 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ
図 178 1 つのチェーン内の複数のディスクシェルフ
