ZS3-2 スタンドアロンから DE3-24 ディスクシェルフ (HBA 1 基)

次の図は、HBA 1 基を搭載する Oracle ZFS Storage ZS3-2 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 101  1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 1 基を搭載するスタンドアロン ZS3-2 コントローラ

image:1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 1 基を搭載するスタンドアロン ZS3-2 コントローラを示す図

図 102  2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 1 基を搭載するスタンドアロン ZS3-2 コントローラ

image:2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 1 基を搭載するスタンドアロン ZS3-2 コントローラを示す図

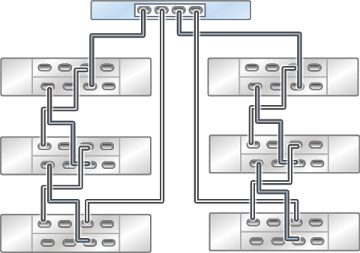

図 103  2 つのチェーン内で DE3-24 ディスクシェルフ 6 台に接続された HBA 1 基を搭載するスタンドアロン ZS3-2 コントローラ

image:2 つのチェーン内で DE3-24 ディスクシェルフ 6 台に接続された HBA 1 基を搭載するスタンドアロン ZS3-2 コントローラを示す図
