ZS4-4 クラスタ化から DE3-24 ディスクシェルフ (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage ZS5-4 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 87  1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ

image:1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラを示す図

図 88  2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ

image:2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラを示す図

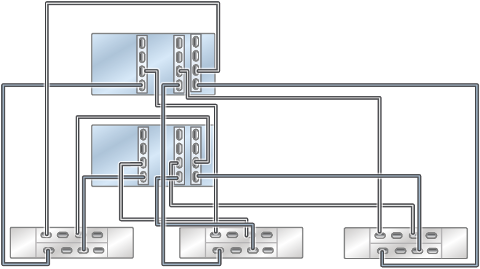

図 89  3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ

image:3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラを示す図

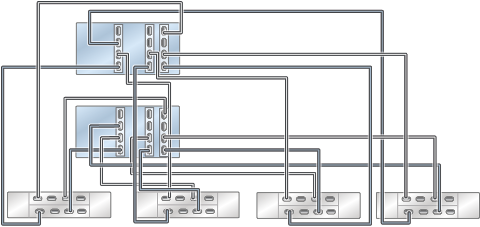

図 90  4 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ

image:4 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラを示す図

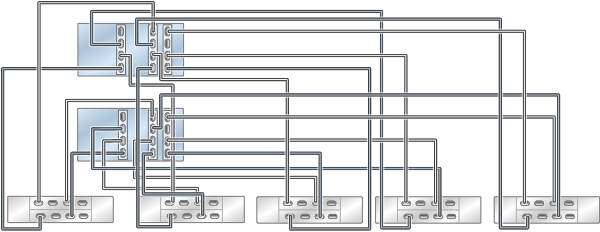

図 91  5 つのチェーン内で DE3-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ

image:5 つのチェーン内で DE3-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラを示す図

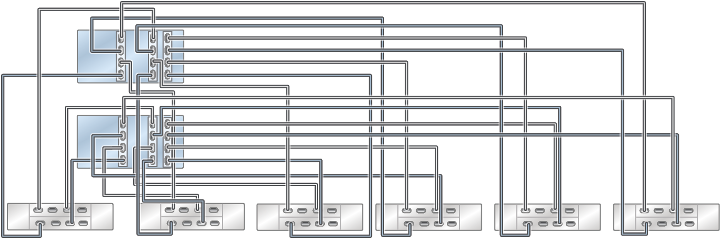

図 92  6 つのチェーン内で DE3-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラ

image:6 つのチェーン内で DE3-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するクラスタ化 ZS4-4 コントローラを示す図
