次の図は、HBA 4 基を搭載する Oracle ZFS Storage ZS4-4/ZS3-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

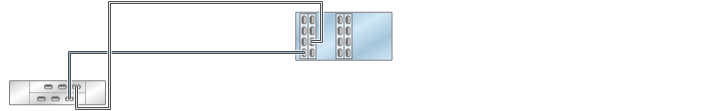

図 193 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

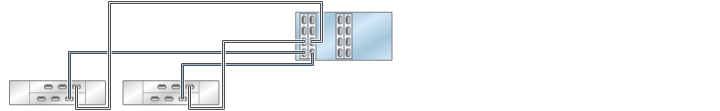

図 194 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

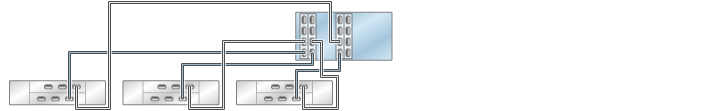

図 195 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

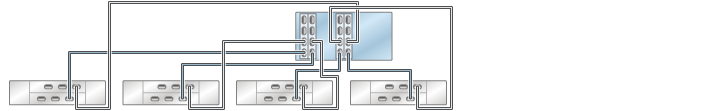

図 196 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

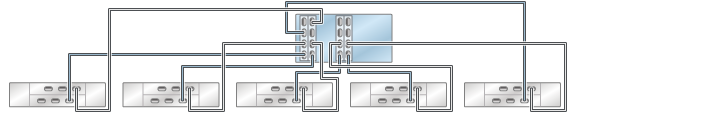

図 197 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

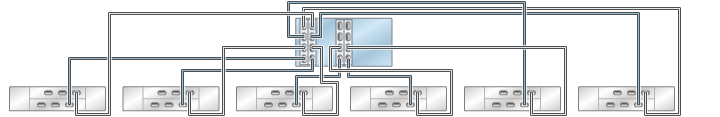

図 198 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

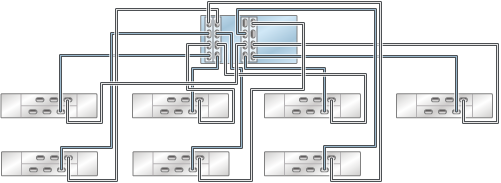

図 199 7 つのチェーン内で DE2-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

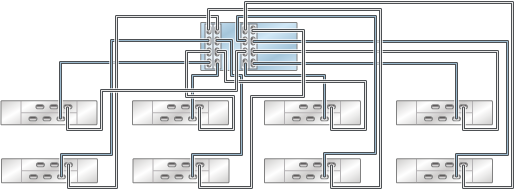

図 200 8 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

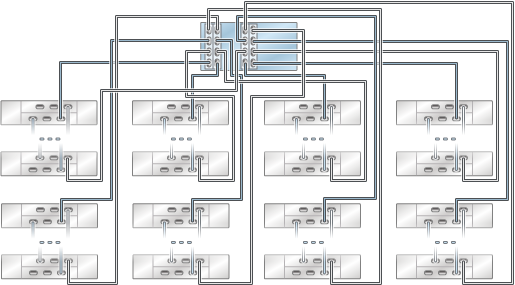

図 201 8 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ
図 202 1 つのチェーン内の複数のディスクシェルフ
