Oracle® ZFS Storage Appliance 配線ガイド

印刷ビューの終了

更新: 2017 年 3 月



7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

注 -  ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。

図 310  1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 311  2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 312  3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 313  3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

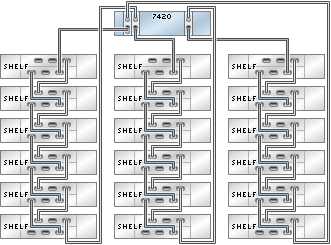

図 314  3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 315  1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
